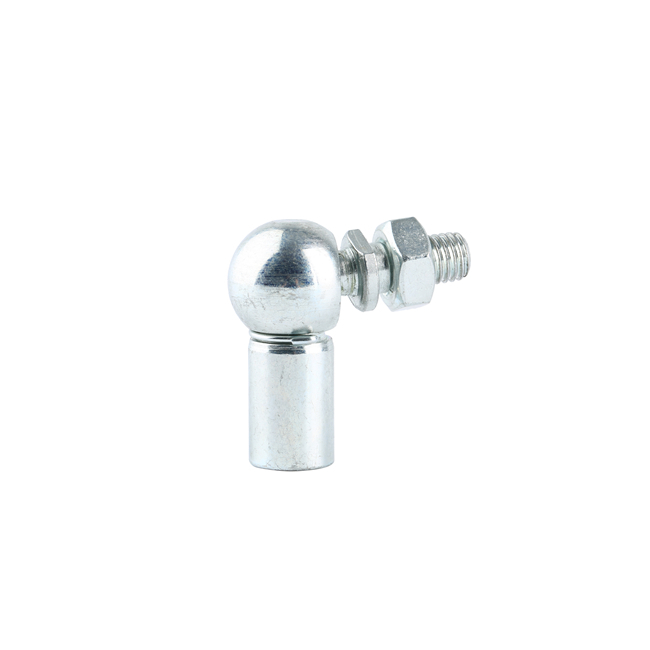

Winkelgelenk DIN71802-AS-BS-CS

Ball Dia d1	d2	I2	I3	e	d5	I1	a	WAF	Gewicht
									Kg / 1000 Stück für Typ
h9		± 0,3	± 0,3	Mindest.	h11	± 0,2	± 0,3	h14	A und AS	B und BS
									C und CS
8	M5	10.2	9	10.2	5	4	22	7	15.2	12.85
						7.5				13.35
10	M6	12.5	11	11.5	6	4.5	25	8	25.2	21.3
						8				22
13	M8	16.5	13	14	8	5	30	11	53.1	43.1
						10				45
16	M10	20	16	15.5	10	6	35	13	103.8	82.3
	M12					13				86.6
19	M14	28	20	21.5	14	12	45	16	220.9	181
	M16					18				188.7

Material

Kugelbolzen: kohlenstoffarmer Stahl, verzinkt, gelb / klar oder weiß-blau passiviert.

Kugelgehäuse: kohlenstoffarmer Stahl, verzinkt, gelb / klar oder weiß-blau passiviert.

Clip: Federstahl.

Alternative: rostfreier Stahl.

Sondertyp auf Anfrage.

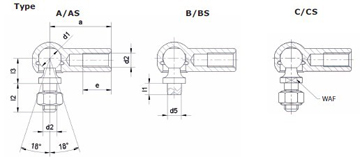

Hinweis:

A / B / C-Typ ohne Sicherheitsclip am Kugelgehäuse

Typ AS / BS / CS mit Sicherheitsclip am Kugelgehäuse

Schraubenschlüsseloberfläche für Typ C und CS am Kugelbolzen

Kugelgehäuse mit oder ohne Schraubenschlüsseloberfläche auf Anfrage.

Mit oder ohne Verschlusskappe auf Anfrage.

Linksgewinde im Gehäuse möglich.
