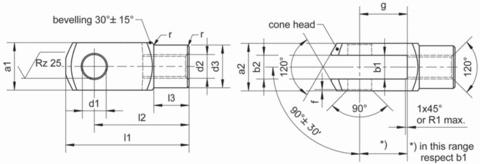

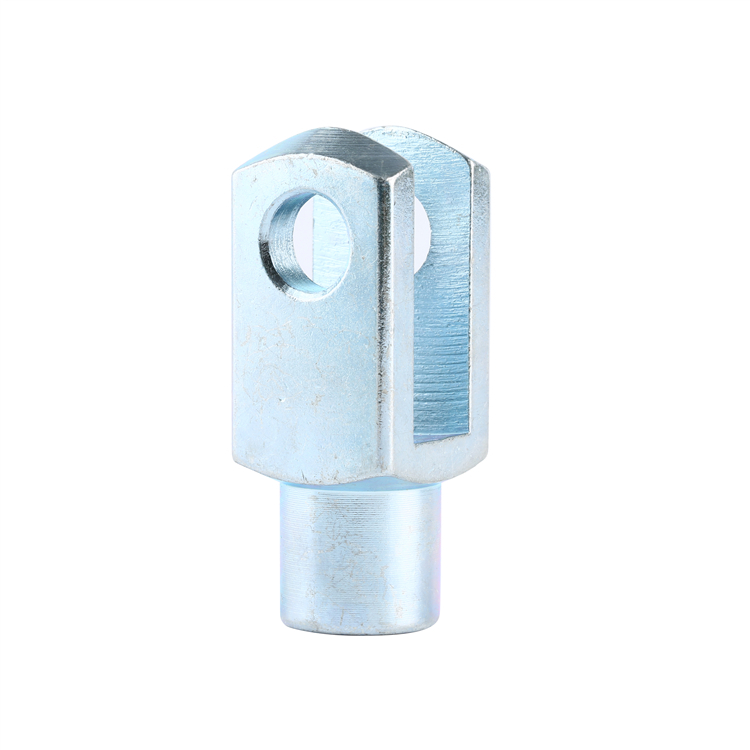

Teil-Nr. | d1. | g | A1. | A2. | B1. | b2. | d2. | d3. | f | l1. | l2. | l3. | r | Gewicht | |||
H9. | ± 0,5. | h11. | +0.3. -0.16 | B13. | Regelmäßiger Thread | Feinanthread | ± 0,5. | ± 0,3. | (kg) / Stück | ||||||||
G4x8. | 4 | 8 | 8 | 8 | 4 | 4 | B13. | M4x0.7. | 8 | 0.5 | 21 | 16 | ± 0,3. | 6 | 0.5 | 0.005 | |
G4x16. | 4 | 16 | 8 | 8 | 4 | 4 | M4x0.7. | 8 | 0.5 | 29 | 24 | 6 | 0.5 | 0.007 | |||
G5X10. | 5 | 10 | 10 | 10 | 5 | 5 | M5x0.8. | 9 | 0.5 | 26 | 20 | 7.5 | 0.5 | 0.009 | |||
G5X20. | 5 | 20 | 10 | 10 | 5 | 5 | M5x0.8. | 9 | 0.5 | 36 | 30 | 7.5 | 0.5 | 0.013 | |||
G6x12. | 6 | 12 | 12 | 12 | 6 | 6 | M6x1.0. | 10 | 0.5 | 31 | 24 | 9 | 0.5 | 0.015 | |||
G6x24. | 6 | 24 | 12 | 12 | 6 | 6 | M6x1.0. | 10 | 0.5 | 43 | 36 | ± 0,4. | 9 | 0.5 | 0.021 | ||
G8x16. | 8 | 16 | 16 | 16 | 8 | 8 | M8x1.25. | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 0.037 | |||
G8x16FG. | 8 | 16 | 16 | 16 | 8 | 8 | M8x1.0. | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 0.037 | |||
G8x32. | 8 | 32 | 16 | 16 | 8 | 8 | M8x1.25. | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 0.054 | |||
G8x32fg. | 8 | 32 | 16 | 16 | 8 | 8 | M8x1.0. | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 0.054 | |||
G10x20. | 10 | 20 | 20 | 20 | 10 | 10 | M10x1.5. | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 0.074 | |||
G10x20fg. | 10 | 20 | 20 | 20 | 10 | 10 | M10x1.25. | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 0.074 | |||
G10x40. | 10 | 40 | 20 | 20 | 10 | 10 | +0.70. +0.15. | M10x1.5. | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 0.116 | ||
G10x40fg. | 10 | 40 | 20 | 20 | 10 | 10 | M10x1.25. | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 0.116 | |||
G12x24. | 12 | 24 | 24 | 24 | 12 | 12 | M12x1.75. | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 0.121 | |||
G12x24FG. | 12 | 24 | 24 | 24 | 12 | 12 | M12x1.25. | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 0.121 | |||
G12x48. | 12 | 48 | 24 | 24 | 12 | 12 | M12x1.75. | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 0.175 | |||
G12X48FG. | 12 | 48 | 24 | 24 | 12 | 12 | M12x1.25. | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 0.175 | |||
G14x28. | 14 | 28 | 27 | 27 | 14 | 14 | M14x2.0. | 24 | 1 | 72 | 56 | 22.5 | 1 | 0.178 | |||
G14X28FG. | 14 | 28 | 27 | 27 | 14 | 14 | M14x1.5. | 24 | 1 | 72 | 56 | 22.5 | 1 | 0.178 | |||
G14x56. | 14 | 56 | 27 | 27 | 14 | 14 | M14x2.0. | 24 | 1 | 101 | 85 | 22.5 | 1 | 0.258 | |||
G14x56fg. | 14 | 56 | 27 | 27 | 14 | 14 | M14x1.5. | 24 | 1 | 101 | 85 | 22.5 | 1 | 0.258 | |||
G16x32. | 16 | 32 | 32 | 32 | 16 | 16 | M16X2.0. | 26 | 1 | 83 | 64 | ± 0,4. | 24 | 1 | 0.282 | ||
G16x32fg. | 16 | 32 | 32 | 32 | 16 | 16 | M16X1.5. | 26 | 1 | 83 | 64 | 24 | 1 | 0.282 | |||
G16x64. | 16 | 64 | 32 | 32 | 16 | 16 | M16X2.0. | 26 | 1 | 115 | 96 | 24 | 1 | 0.411 | |||
G16X64FG. | 16 | 64 | 32 | 32 | 16 | 16 | M16X1.5. | 26 | 1 | 115 | 96 | 24 | 1 | 0.411 | |||
G18x36. | 18 | 36 | 36 | 36 | 18 | 18 | M18x2.5. | 30 | 1 | 94 | 72 | 27 | 1.5 | 0.390 | |||
G18X36FG. | 18 | 36 | 36 | 36 | 18 | 18 | M18x1.5. | 30 | 1 | 94 | 72 | 27 | 1.5 | 0.390 | |||
G20X40. | 20 | 40 | 40 | 40 | 20 | 20 | M20x2.5. | 34 | 1 | 105 | 80 | 30 | 1.5 | 0.550 | |||
G20X40FG. | 20 | 40 | 40 | 40 | 20 | 20 | M20x1.5. | 34 | 1 | 105 | 80 | 30 | 1.5 | 0.550 | |||
G20X80. | 20 | 80 | 40 | 40 | 20 | 20 | +0.70. +0.15. | M20x2.5. | 34 | 1 | 145 | 120 | 30 | 1.5 | 0.800 | ||
G20x80fg. | 20 | 80 | 40 | 40 | 20 | 20 | M20x1.5. | 34 | 1.5 | 145 | 120 | 30 | 1.5 | 0.800 | |||
G25X50. | 25 | 50 | 50 | 50 | 25 | 25 | M24X3.0. | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1.100 | |||
G25X50FG. | 25 | 50 | 50 | 50 | 25 | 25 | M24x2.0. | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1.100 | |||
G28x56. | 28 | 56 | 55 | 55 | 28 | 28 | M27X3.0. | 48 | 1.5 | 148 | 112 | 40 | 2 | 1.500 | |||
G28X56FG. | 28 | 56 | 55 | 55 | 28 | 28 | M27X2.0. | 48 | 1.5 | 148 | 112 | 40 | 2 | 1.500 | |||
G30x54FG. | 30 | 54 | 55 | 55 | 30 | 30 | M27X2.0. | 48 | 1.5 | 148 | 110 | 40 | 2 | 1.440 | |||
G30x60. | 30 | 60 | 60 | 60 | 30 | 30 | M30x3.5. | 52 | 1.5 | 160 | 120 | 42 | 2 | 1.970 | |||
G30x60FG. | 30 | 60 | 60 | 60 | 30 | 30 | M30x2.0. | 52 | 1.5 | 160 | 120 | ± 0,4. | 42 | 2 | 1.970 | ||
G35X54FG. | 35 | 54 | 70 | 70 | 35 | 35 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G35X72. | 35 | 72 | 70 | 70 | 35 | 35 | M36x4.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G35x72fg. | 35 | 72 | 70 | 70 | 35 | 35 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G36X72. | 35 | 72 | 70 | 70 | 36 | 36 | M36x4.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G36x72fg. | 35 | 72 | 70 | 70 | 36 | 36 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G40x84. | 40 | 84 | 85 | 85 | 40 | 40 | M42x4.5. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.640 | |||
G40X84FG. | 40 | 84 | 85 | 85 | 40 | 40 | M42x2.0. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.640 | |||
G42X84. | 42 | 84 | 85 | 85 | 42 | 42 | M42x4.5. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.340 | |||
G42X84FG. | 42 | 84 | 85 | 85 | 42 | 42 | M42x2.0. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.340 | |||
G50x96. | 50 | 96 | 96 | 96 | 50 | 50 | M48x5.0. | 82 | 3 | 265 | 192 | 73 | 5 | 7.860 | |||
G50X96FG. | 50 | 96 | 96 | 96 | 50 | 50 | M48x2.0. | 82 | 3 | 265 | 192 | 73 | 5 | 7.860 |
Code für Thread.
Regelmäßiger Thread (kein Code)
Regelmäßiger Thread, Linkshänder (LH)
Fein-Pitch-Thread (FG)
Feinstaubgewinde, Linkshänder (Fglh)
Material
Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Oberflächenschutz:
Blaues verzinktes, gelbes verzinktes, phosphatisiertes geölt, chromlisiert oder auf Anfrage
Alternative:Edelstahl AISI304,316,316L usw
Teil-Nr. | d1. | g | A1. | A2. | B1. | b2. | d2. | d3. | f | l1. | l2. | l3. | r | Gewicht | |||
H9. | ± 0,5. | h11. | +0.3. -0.16 | B13. | Regelmäßiger Thread | Feinanthread | ± 0,5. | ± 0,3. | (kg) / Stück | ||||||||
G4x8. | 4 | 8 | 8 | 8 | 4 | 4 | B13. | M4x0.7. | 8 | 0.5 | 21 | 16 | ± 0,3. | 6 | 0.5 | 0.005 | |
G4x16. | 4 | 16 | 8 | 8 | 4 | 4 | M4x0.7. | 8 | 0.5 | 29 | 24 | 6 | 0.5 | 0.007 | |||
G5X10. | 5 | 10 | 10 | 10 | 5 | 5 | M5x0.8. | 9 | 0.5 | 26 | 20 | 7.5 | 0.5 | 0.009 | |||
G5X20. | 5 | 20 | 10 | 10 | 5 | 5 | M5x0.8. | 9 | 0.5 | 36 | 30 | 7.5 | 0.5 | 0.013 | |||
G6x12. | 6 | 12 | 12 | 12 | 6 | 6 | M6x1.0. | 10 | 0.5 | 31 | 24 | 9 | 0.5 | 0.015 | |||
G6x24. | 6 | 24 | 12 | 12 | 6 | 6 | M6x1.0. | 10 | 0.5 | 43 | 36 | ± 0,4. | 9 | 0.5 | 0.021 | ||
G8x16. | 8 | 16 | 16 | 16 | 8 | 8 | M8x1.25. | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 0.037 | |||
G8x16FG. | 8 | 16 | 16 | 16 | 8 | 8 | M8x1.0. | 14 | 0.5 | 42 | 32 | 12 | 0.5 | 0.037 | |||
G8x32. | 8 | 32 | 16 | 16 | 8 | 8 | M8x1.25. | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 0.054 | |||
G8x32fg. | 8 | 32 | 16 | 16 | 8 | 8 | M8x1.0. | 14 | 0.5 | 58 | 48 | 12 | 0.5 | 0.054 | |||
G10x20. | 10 | 20 | 20 | 20 | 10 | 10 | M10x1.5. | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 0.074 | |||
G10x20fg. | 10 | 20 | 20 | 20 | 10 | 10 | M10x1.25. | 18 | 0.5 | 52 | 40 | 15 | 0.5 | 0.074 | |||
G10x40. | 10 | 40 | 20 | 20 | 10 | 10 | +0.70. +0.15. | M10x1.5. | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 0.116 | ||
G10x40fg. | 10 | 40 | 20 | 20 | 10 | 10 | M10x1.25. | 18 | 0.5 | 72 | 60 | 15 | 0.5 | 0.116 | |||
G12x24. | 12 | 24 | 24 | 24 | 12 | 12 | M12x1.75. | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 0.121 | |||
G12x24FG. | 12 | 24 | 24 | 24 | 12 | 12 | M12x1.25. | 20 | 0.5 | 62 | 48 | 18 | 0.5 | 0.121 | |||
G12x48. | 12 | 48 | 24 | 24 | 12 | 12 | M12x1.75. | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 0.175 | |||
G12X48FG. | 12 | 48 | 24 | 24 | 12 | 12 | M12x1.25. | 20 | 0.5 | 86 | 72 | 18 | 0.5 | 0.175 | |||
G14x28. | 14 | 28 | 27 | 27 | 14 | 14 | M14x2.0. | 24 | 1 | 72 | 56 | 22.5 | 1 | 0.178 | |||
G14X28FG. | 14 | 28 | 27 | 27 | 14 | 14 | M14x1.5. | 24 | 1 | 72 | 56 | 22.5 | 1 | 0.178 | |||
G14x56. | 14 | 56 | 27 | 27 | 14 | 14 | M14x2.0. | 24 | 1 | 101 | 85 | 22.5 | 1 | 0.258 | |||
G14x56fg. | 14 | 56 | 27 | 27 | 14 | 14 | M14x1.5. | 24 | 1 | 101 | 85 | 22.5 | 1 | 0.258 | |||
G16x32. | 16 | 32 | 32 | 32 | 16 | 16 | M16X2.0. | 26 | 1 | 83 | 64 | ± 0,4. | 24 | 1 | 0.282 | ||
G16x32fg. | 16 | 32 | 32 | 32 | 16 | 16 | M16X1.5. | 26 | 1 | 83 | 64 | 24 | 1 | 0.282 | |||
G16x64. | 16 | 64 | 32 | 32 | 16 | 16 | M16X2.0. | 26 | 1 | 115 | 96 | 24 | 1 | 0.411 | |||
G16X64FG. | 16 | 64 | 32 | 32 | 16 | 16 | M16X1.5. | 26 | 1 | 115 | 96 | 24 | 1 | 0.411 | |||
G18x36. | 18 | 36 | 36 | 36 | 18 | 18 | M18x2.5. | 30 | 1 | 94 | 72 | 27 | 1.5 | 0.390 | |||
G18X36FG. | 18 | 36 | 36 | 36 | 18 | 18 | M18x1.5. | 30 | 1 | 94 | 72 | 27 | 1.5 | 0.390 | |||
G20X40. | 20 | 40 | 40 | 40 | 20 | 20 | M20x2.5. | 34 | 1 | 105 | 80 | 30 | 1.5 | 0.550 | |||
G20X40FG. | 20 | 40 | 40 | 40 | 20 | 20 | M20x1.5. | 34 | 1 | 105 | 80 | 30 | 1.5 | 0.550 | |||
G20X80. | 20 | 80 | 40 | 40 | 20 | 20 | +0.70. +0.15. | M20x2.5. | 34 | 1 | 145 | 120 | 30 | 1.5 | 0.800 | ||
G20x80fg. | 20 | 80 | 40 | 40 | 20 | 20 | M20x1.5. | 34 | 1.5 | 145 | 120 | 30 | 1.5 | 0.800 | |||
G25X50. | 25 | 50 | 50 | 50 | 25 | 25 | M24X3.0. | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1.100 | |||
G25X50FG. | 25 | 50 | 50 | 50 | 25 | 25 | M24x2.0. | 42 | 1.5 | 132 | 100 | 36 | 1.5 | 1.100 | |||
G28x56. | 28 | 56 | 55 | 55 | 28 | 28 | M27X3.0. | 48 | 1.5 | 148 | 112 | 40 | 2 | 1.500 | |||
G28X56FG. | 28 | 56 | 55 | 55 | 28 | 28 | M27X2.0. | 48 | 1.5 | 148 | 112 | 40 | 2 | 1.500 | |||
G30x54FG. | 30 | 54 | 55 | 55 | 30 | 30 | M27X2.0. | 48 | 1.5 | 148 | 110 | 40 | 2 | 1.440 | |||
G30x60. | 30 | 60 | 60 | 60 | 30 | 30 | M30x3.5. | 52 | 1.5 | 160 | 120 | 42 | 2 | 1.970 | |||
G30x60FG. | 30 | 60 | 60 | 60 | 30 | 30 | M30x2.0. | 52 | 1.5 | 160 | 120 | ± 0,4. | 42 | 2 | 1.970 | ||
G35X54FG. | 35 | 54 | 70 | 70 | 35 | 35 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G35X72. | 35 | 72 | 70 | 70 | 35 | 35 | M36x4.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G35x72fg. | 35 | 72 | 70 | 70 | 35 | 35 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G36X72. | 35 | 72 | 70 | 70 | 36 | 36 | M36x4.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G36x72fg. | 35 | 72 | 70 | 70 | 36 | 36 | M36x2.0. | 60 | 2 | 188 | 144 | 54 | 3 | 2.930 | |||
G40x84. | 40 | 84 | 85 | 85 | 40 | 40 | M42x4.5. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.640 | |||
G40X84FG. | 40 | 84 | 85 | 85 | 40 | 40 | M42x2.0. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.640 | |||
G42X84. | 42 | 84 | 85 | 85 | 42 | 42 | M42x4.5. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.340 | |||
G42X84FG. | 42 | 84 | 85 | 85 | 42 | 42 | M42x2.0. | 70 | 3 | 232 | 168 | 63.5 | 5 | 5.340 | |||
G50x96. | 50 | 96 | 96 | 96 | 50 | 50 | M48x5.0. | 82 | 3 | 265 | 192 | 73 | 5 | 7.860 | |||
G50X96FG. | 50 | 96 | 96 | 96 | 50 | 50 | M48x2.0. | 82 | 3 | 265 | 192 | 73 | 5 | 7.860 |
Code für Thread.
Regelmäßiger Thread (kein Code)
Regelmäßiger Thread, Linkshänder (LH)
Fein-Pitch-Thread (FG)
Feinstaubgewinde, Linkshänder (Fglh)
Material
Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Oberflächenschutz:
Blaues verzinktes, gelbes verzinktes, phosphatisiertes geölt, chromlisiert oder auf Anfrage
Alternative:Edelstahl AISI304,316,316L usw
