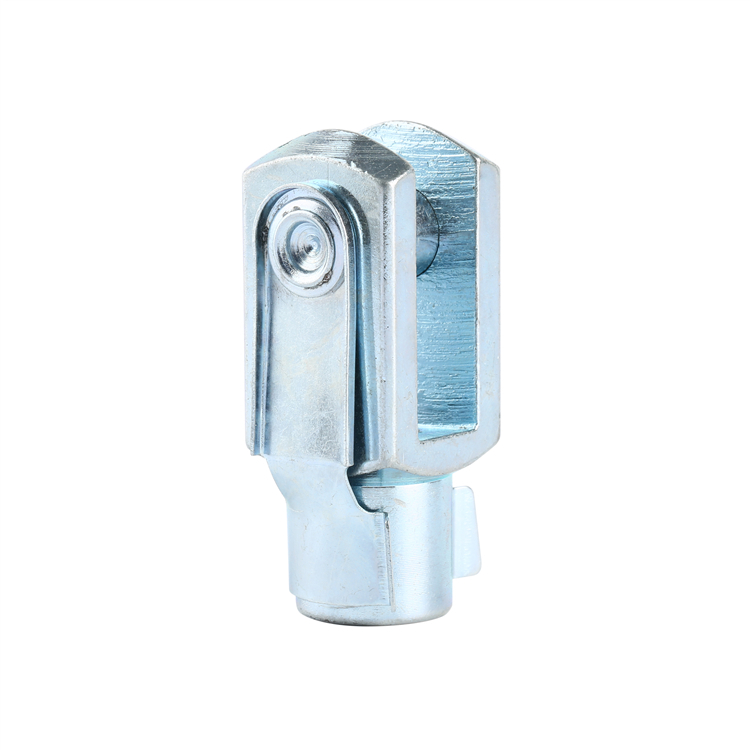

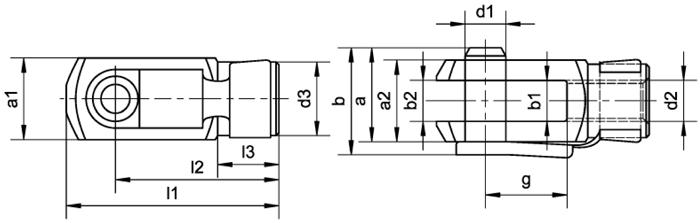

Teil-Nr. | d1. | g | a | A1. | A2. | b | B1. | b2. | d2. | l1. | l2. | l3. | Gewicht | |||
h11. | ± 0,5. | h11. | +0.5. -0.2 | B13. | Regelmäßiger Thread | Feinanthread | ± 0,5. | ± 0,3. | (kg) / Stück | |||||||
AFKB4X8. | 4 | 8 | 9.5 | 8 | 8 | 11.1 | 4 | 4 | B13. | M4x0.7. | 21 | 16 | ± 0,3. | 6 | 0.006 | |
AFKB5X10. | 5 | 10 | 12 | 10 | 10 | 13.7 | 5 | 5 | M5x0.8. | 26 | 20 | 7.5 | 0.012 | |||
AFKB5X20. | 5 | 20 | 12 | 10 | 10 | 13.8 | 5 | 5 | M5x0.8. | 36 | 30 | 7.5 | 0.016 | |||
AFKB6X12. | 6 | 12 | 14 | 12 | 12 | 16.2 | 6 | 6 | M6x1.0. | 31 | 24 | 9 | 0.020 | |||
AFKB6X24. | 6 | 24 | 14 | 12 | 12 | 16.3 | 6 | 6 | M6x1.0. | 43 | 36 | ± 0,4. | 9 | 0.026 | ||
AFKB8x16. | 8 | 16 | 19 | 16 | 16 | 21.6 | 8 | 8 | M8x1.25. | 42 | 32 | 12 | 0.048 | |||
AFKB8X16FG. | 8 | 16 | 19 | 16 | 16 | 21.6 | 8 | 8 | M8x1.0. | 42 | 32 | 12 | 0.048 | |||
AFKB8X32. | 8 | 32 | 19 | 16 | 16 | 21.6 | 8 | 8 | M8x1.25. | 58 | 48 | 12 | 0.066 | |||
AFKB8X32FG. | 8 | 32 | 19 | 16 | 16 | 21.6 | 8 | 8 | M8x1.0. | 58 | 48 | 12 | 0.066 | |||
AFKB10X20. | 10 | 20 | 23 | 20 | 20 | 26 | 10 | 10 | M10x1.5. | 52 | 40 | 15 | 0.093 | |||
AFKB10X20FG. | 10 | 20 | 23 | 20 | 20 | 26 | 10 | 10 | M10x1.25. | 52 | 40 | 15 | 0.093 | |||
AFKB10x40. | 10 | 40 | 23 | 20 | 20 | 26.3 | 10 | 10 | +0.70. +0.15. | M10x1.5. | 72 | 60 | 15 | 0.136 | ||
AFKB10X40FG. | 10 | 40 | 23 | 20 | 20 | 26.3 | 10 | 10 | M10x1.25. | 72 | 60 | 15 | 0.136 | |||
AFKB12X24. | 12 | 24 | 28 | 24 | 24 | 31.1 | 12 | 12 | M12x1.75. | 62 | 48 | 18 | 0.154 | |||
AFKB12X24FG. | 12 | 24 | 28 | 24 | 24 | 31.1 | 12 | 12 | M12x1.25. | 62 | 48 | 18 | 0.154 | |||
AFKB12x48. | 12 | 48 | 28 | 24 | 24 | 31.2 | 12 | 12 | M12x1.75. | 86 | 72 | 18 | 0.210 | |||
AFKB12x48FG. | 12 | 48 | 28 | 24 | 24 | 31.2 | 12 | 12 | M12x1.25. | 86 | 72 | 18 | 0.210 | |||
AFKB14x28. | 14 | 28 | 31 | 27 | 27 | 34.1 | 14 | 14 | M14x2.0. | 72 | 56 | 22.5 | 0.225 | |||
AFKB14X28FG. | 14 | 28 | 31 | 27 | 27 | 34.1 | 14 | 14 | M14x1.5. | 72 | 56 | 22.5 | 0.225 | |||
AFKB14x56. | 14 | 56 | 31 | 27 | 27 | 34 | 14 | 14 | M14x2.0. | 101 | 85 | 22.5 | 0.309 | |||
AFKB14X56FG. | 14 | 56 | 31 | 27 | 27 | 34 | 14 | 14 | M14x1.5. | 101 | 85 | 22.5 | 0.309 | |||
AFKB16X32. | 16 | 32 | 36 | 32 | 32 | 39.5 | 16 | 16 | M16X2.0. | 83 | 64 | ± 0,4. | 24 | 0.351 | ||
AFKB16X32FG. | 16 | 32 | 36 | 32 | 32 | 39.5 | 16 | 16 | M16X1.5. | 83 | 64 | 24 | 0.351 | |||
AFKB16x64. | 16 | 64 | 36 | 32 | 32 | 39.2 | 16 | 16 | M16X2.0. | 115 | 96 | 24 | 0.485 | |||
AFKB16X64FG. | 16 | 64 | 36 | 32 | 32 | 39.2 | 16 | 16 | M16X1.5. | 115 | 96 | 24 | 0.485 | |||
AFKB20x40. | 20 | 40 | 45 | 40 | 40 | 50 | 20 | 20 | M20x2.5. | 105 | 80 | 30 | 0.680 | |||
AFKB20X40FG. | 20 | 40 | 45 | 40 | 40 | 50 | 20 | 20 | M20x1.5. | 105 | 80 | 30 | 0.680 |
Code für Thread.
Regelmäßiger Thread Kein Code
Regelmäßiger Thread, Linkshänder LH
Feiner Pitch-Thread FG
Feiner Pitch-Thread, linkshänder Fglh
Material
Clevis:Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Faltfederbolzen:
Bolzen:Q235A, Zugfestigkeit ca. 550-700 N / mm²
Frühling:65mn, gehärtet und angetaniert auf ca. 430-500 HV
Oberflächenschutz:
Blaues verzinktes, gelbes verzinktes, phosphatisiertes geölt, chromlisiert oder auf Anfrage
