| Menge: | |
|---|---|
|
|

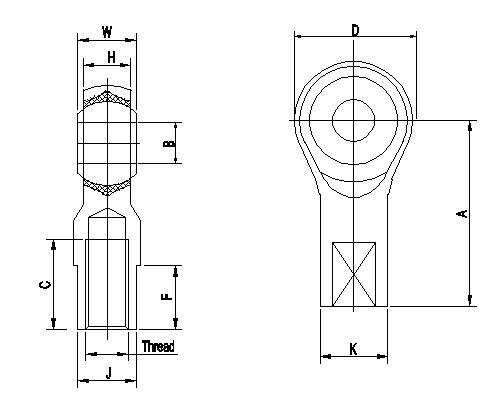

| Teil-Nr. | Gewindegröße | B | D | A | C | Balldurchmesser. | H | W | K | J | F | Ultimative radiale Tragfähigkeit |
| UNF-2A. | (Pfund) | |||||||||||
| SPF3. | 10-32. | 0.1900 | 0.625 | 1.062 | 0.562 | 0.438 | 0.250 | 0.312 | 0.406 | 0.312 | 0.406 | 1210 |
| SPF4. | 1/4-28. | 0.2500 | 0.750 | 1.312 | 0.750 | 0.516 | 0.281 | 0.375 | 0.469 | 0.375 | 0.469 | 2470 |
| SPF5. | 5/16-24. | 0.3125 | 0.875 | 1.375 | 0.750 | 0.625 | 0.344 | 0.437 | 0.500 | 0.437 | 0.500 | 2740 |
| SPF6. | 3/8-24. | 0.3750 | 1.000 | 1.625 | 0.937 | 0.719 | 0.406 | 0.500 | 0.687 | 0.562 | 0.562 | 4100 |
| SPF7. | 7/16-20. | 0.4375 | 1.125 | 1.812 | 1.031 | 0.812 | 0.437 | 0.562 | 0.750 | 0.625 | 0.625 | 5350 |
| SPF8. | 1/2-20. | 0.5000 | 1.312 | 2.125 | 1.187 | 0.938 | 0.500 | 0.625 | 0.875 | 0.750 | 0.687 | 6430 |
| SPF10. | 5/8-18. | 0.6250 | 1.500 | 2.500 | 1.500 | 1.125 | 0.562 | 0.750 | 1.000 | 0.875 | 0.875 | 8300 |
| SPF12. | 3/4-16. | 0.7500 | 1.750 | 2.875 | 1.562 | 1.312 | 0.687 | 0.875 | 1.125 | 1.000 | 1.000 | 10900 |
Material
Körper: Kohlenstoffstahl, verzinkt
Kugel: Lager von Stahl GCR15, hart chromperziert.
Rennen: Faserverstärktes Nylon.
Linker Handgewinde sind in allen Größen erhältlich.
Linkseinheiten sind für eine einfache Benutzeridentifikation gekennzeichnet. (Suffix \"l \" an die Teilenummer hinzufügen. I.E. SPFL4)
Optional ist ein Bolzen mit Ball montiert.
|
|
| Teil-Nr. | Gewindegröße | B | D | A | C | Balldurchmesser. | H | W | K | J | F | Ultimative radiale Tragfähigkeit |
| UNF-2A. | (Pfund) | |||||||||||
| SPF3. | 10-32. | 0.1900 | 0.625 | 1.062 | 0.562 | 0.438 | 0.250 | 0.312 | 0.406 | 0.312 | 0.406 | 1210 |
| SPF4. | 1/4-28. | 0.2500 | 0.750 | 1.312 | 0.750 | 0.516 | 0.281 | 0.375 | 0.469 | 0.375 | 0.469 | 2470 |
| SPF5. | 5/16-24. | 0.3125 | 0.875 | 1.375 | 0.750 | 0.625 | 0.344 | 0.437 | 0.500 | 0.437 | 0.500 | 2740 |
| SPF6. | 3/8-24. | 0.3750 | 1.000 | 1.625 | 0.937 | 0.719 | 0.406 | 0.500 | 0.687 | 0.562 | 0.562 | 4100 |
| SPF7. | 7/16-20. | 0.4375 | 1.125 | 1.812 | 1.031 | 0.812 | 0.437 | 0.562 | 0.750 | 0.625 | 0.625 | 5350 |
| SPF8. | 1/2-20. | 0.5000 | 1.312 | 2.125 | 1.187 | 0.938 | 0.500 | 0.625 | 0.875 | 0.750 | 0.687 | 6430 |
| SPF10. | 5/8-18. | 0.6250 | 1.500 | 2.500 | 1.500 | 1.125 | 0.562 | 0.750 | 1.000 | 0.875 | 0.875 | 8300 |
| SPF12. | 3/4-16. | 0.7500 | 1.750 | 2.875 | 1.562 | 1.312 | 0.687 | 0.875 | 1.125 | 1.000 | 1.000 | 10900 |
Material
Körper: Kohlenstoffstahl, verzinkt
Kugel: Lager von Stahl GCR15, hart chromperziert.
Rennen: Faserverstärktes Nylon.
Linker Handgewinde sind in allen Größen erhältlich.
Linkseinheiten sind für eine einfache Benutzeridentifikation gekennzeichnet. (Suffix \"l \" an die Teilenummer hinzufügen. I.E. SPFL4)
Optional ist ein Bolzen mit Ball montiert.
