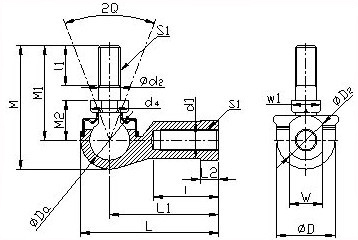

Teil-Nr. | L | D | M | Thread S1. | L1. | l | L 2. | d1. | D2. | W | d2. | M1. | M2. | l1. | d4. | DA. | Statische Belastung Kapazität Kn. | Ertragsstärke Kn. |
SQ5D. | 35 | 16 | 29.0 | M5x0.8. | 27 | 14 | 4.0 | 9 | 11 | 9 | 5 | 21 | 10 | 8 | 9 | 11.112 | 9.22 | 2.25 |
SQ6D. | 40 | 19 | 35.5 | M6x1. | 30 | 14 | 5.0 | 10 | 13 | 11 | 6 | 26 | 11 | 11 | 10 | 12.700 | 12.10 | 3.53 |
SQ8D. | 48 | 23 | 42.5 | M8x1.25. | 36 | 17 | 5.0 | 12.5 | 16 | 14 | 8 | 31 | 14 | 12 | 12 | 15.875 | 19.10 | 6.57 |
SQ10D. | 57 | 27 | 50.5 | M10x1.25. | 43 | 21 | 6.5 | 15 | 19 | 17 | 10 | 37 | 17 | 15 | 14 | 19.050 | 27.50 | 10.70 |
SQ10BD. | 57 | 27 | 56.5 | M10x1.5. | 43 | 21 | 6.5 | 15 | 19 | 17 | 10 | 43 | 17 | 21 | 14 | 19.050 | 27.50 | 10.70 |
SQ12D. | 66 | 31 | 57.5 | M12x1.25. | 50 | 25 | 6.5 | 17.5 | 22 | 19 | 12 | 42 | 19 | 17 | 19 | 22.225 | 37.50 | 16.40 |
Sq12bd. | 66 | 31 | 64.5 | M12x1.75. | 50 | 25 | 6.5 | 17.5 | 22 | 19 | 12 | 49 | 19 | 24 | 19 | 22.225 | 37.50 | 16.40 |
SQ14D. | 75 | 35 | 73.5 | M14x1.5. | 57 | 26 | 8.0 | 20 | 25 | 22 | 14 | 56 | 21.5 | 22 | 19 | 25.400 | 48.90 | 19.80 |
SQ14BD. | 75 | 35 | 79.5 | M14x2. | 57 | 26 | 8.0 | 20 | 25 | 22 | 14 | 62 | 21.5 | 28 | 19 | 25.400 | 48.90 | 19.80 |
SQ16D. | 84 | 39 | 79.5 | M16X1.5. | 64 | 32 | 8.0 | 22 | 27 | 22 | 16 | 60 | 23.5 | 23 | 22 | 25.400 | 48.90 | 26.90 |
SQ16BD. | 84 | 39 | 85.5 | M16X2. | 64 | 32 | 8.0 | 22 | 27 | 22 | 16 | 66 | 23.5 | 29 | 22 | 25.400 | 48.90 | 26.90 |
SQ18D. | 93 | 44 | 90.0 | M18x1.5. | 71 | 34 | 10.0 | 25 | 31 | 27 | 18 | 68 | 26.5 | 25 | 23 | 28.575 | 61.90 | 33.30 |
SQ20D. | 99 | 44 | 90.0 | M20x1.5. | 77 | 35 | 10.0 | 27.5 | 34 | 30 | 20 | 68 | 27 | 25 | 29 | 28.575 | 61.90 | 45.90 |
SQ22D. | 109 | 50 | 95.0 | M22X1.5. | 84 | 41 | 12.0 | 30 | 37 | 32 | 22 | 70 | 28 | 26 | 27 | 31.750 | 75.40 | 48.00 |

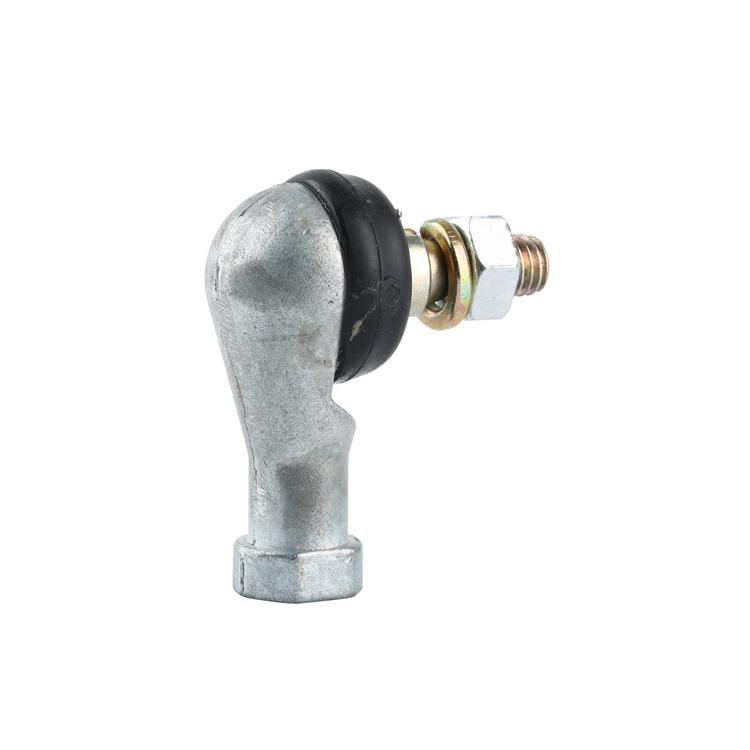

Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, äquivalent für Stahl SAE 52100
Schaft:Legierungsstahl 40Cr;
Staubschutzhaube:NBR-Kautschuk.
Links-Hand-Thread, bitte Fügen Sie Suffix'l ', E.G.SQL16D hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ° C-120 ° C
Alle Dimension sind in mm
Teil-Nr. | L | D | M | Thread S1. | L1. | l | L 2. | d1. | D2. | W | d2. | M1. | M2. | l1. | d4. | DA. | Statische Belastung Kapazität Kn. | Ertragsstärke Kn. |
SQ5D. | 35 | 16 | 29.0 | M5x0.8. | 27 | 14 | 4.0 | 9 | 11 | 9 | 5 | 21 | 10 | 8 | 9 | 11.112 | 9.22 | 2.25 |
SQ6D. | 40 | 19 | 35.5 | M6x1. | 30 | 14 | 5.0 | 10 | 13 | 11 | 6 | 26 | 11 | 11 | 10 | 12.700 | 12.10 | 3.53 |
SQ8D. | 48 | 23 | 42.5 | M8x1.25. | 36 | 17 | 5.0 | 12.5 | 16 | 14 | 8 | 31 | 14 | 12 | 12 | 15.875 | 19.10 | 6.57 |
SQ10D. | 57 | 27 | 50.5 | M10x1.25. | 43 | 21 | 6.5 | 15 | 19 | 17 | 10 | 37 | 17 | 15 | 14 | 19.050 | 27.50 | 10.70 |
SQ10BD. | 57 | 27 | 56.5 | M10x1.5. | 43 | 21 | 6.5 | 15 | 19 | 17 | 10 | 43 | 17 | 21 | 14 | 19.050 | 27.50 | 10.70 |
SQ12D. | 66 | 31 | 57.5 | M12x1.25. | 50 | 25 | 6.5 | 17.5 | 22 | 19 | 12 | 42 | 19 | 17 | 19 | 22.225 | 37.50 | 16.40 |
Sq12bd. | 66 | 31 | 64.5 | M12x1.75. | 50 | 25 | 6.5 | 17.5 | 22 | 19 | 12 | 49 | 19 | 24 | 19 | 22.225 | 37.50 | 16.40 |
SQ14D. | 75 | 35 | 73.5 | M14x1.5. | 57 | 26 | 8.0 | 20 | 25 | 22 | 14 | 56 | 21.5 | 22 | 19 | 25.400 | 48.90 | 19.80 |
SQ14BD. | 75 | 35 | 79.5 | M14x2. | 57 | 26 | 8.0 | 20 | 25 | 22 | 14 | 62 | 21.5 | 28 | 19 | 25.400 | 48.90 | 19.80 |
SQ16D. | 84 | 39 | 79.5 | M16X1.5. | 64 | 32 | 8.0 | 22 | 27 | 22 | 16 | 60 | 23.5 | 23 | 22 | 25.400 | 48.90 | 26.90 |
SQ16BD. | 84 | 39 | 85.5 | M16X2. | 64 | 32 | 8.0 | 22 | 27 | 22 | 16 | 66 | 23.5 | 29 | 22 | 25.400 | 48.90 | 26.90 |
SQ18D. | 93 | 44 | 90.0 | M18x1.5. | 71 | 34 | 10.0 | 25 | 31 | 27 | 18 | 68 | 26.5 | 25 | 23 | 28.575 | 61.90 | 33.30 |
SQ20D. | 99 | 44 | 90.0 | M20x1.5. | 77 | 35 | 10.0 | 27.5 | 34 | 30 | 20 | 68 | 27 | 25 | 29 | 28.575 | 61.90 | 45.90 |
SQ22D. | 109 | 50 | 95.0 | M22X1.5. | 84 | 41 | 12.0 | 30 | 37 | 32 | 22 | 70 | 28 | 26 | 27 | 31.750 | 75.40 | 48.00 |
Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, äquivalent für Stahl SAE 52100
Schaft:Legierungsstahl 40Cr;
Staubschutzhaube:NBR-Kautschuk.
Links-Hand-Thread, bitte Fügen Sie Suffix'l ', E.G.SQL16D hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ° C-120 ° C
Alle Dimension sind in mm
