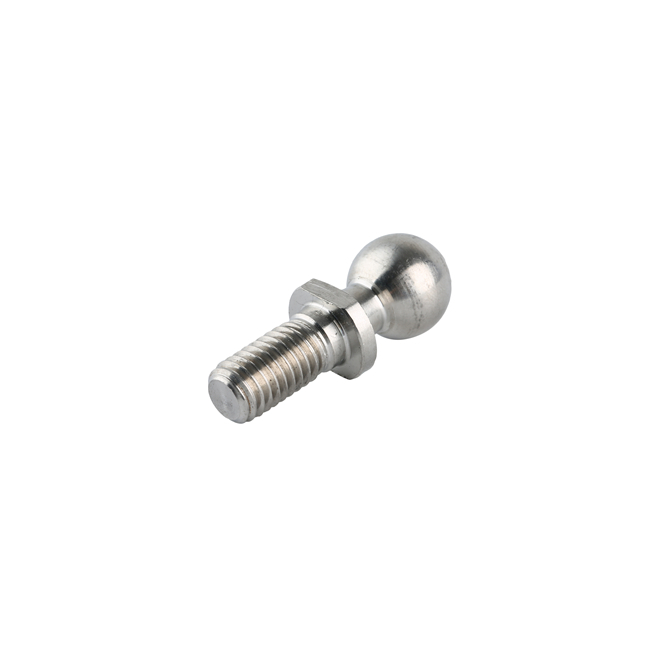

Kugelgelenk
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|

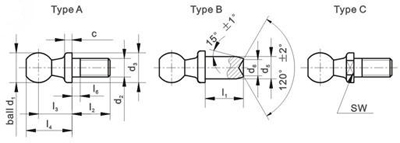

Für Typ A und C mit Schraubbolzen Typ B mit Nietsockel |
| d1. | d2. | l1. | c | d3. | d5. | d6. | l2. | l3. | l4. | l5. | Sw. | Gewicht | |
| Kg / 1000pcs. | |||||||||||||
| H9. | ± 0,2. | 0,4 / 0. | H14. | h11. | 0 / -0.4. | ± 0,3. | ± 0,3. | ± 0,3. | Max | H14. | A und C. | B | |
| 8 | M5. | 4 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 | 3.85 |
| 7.5 | 4.35 | ||||||||||||
| 10 | M6. | 4.5 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.50 | 7.10 |
| 8 | 7.80 | ||||||||||||
| 13 | M8. | 5 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.70 | 14.20 |
| 10 | 16.00 | ||||||||||||
| 16 | M10. | 6 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.10 | 23.50 |
| M12 | 13 | 29.60 | |||||||||||
| 19 | M14. | 12 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.20 | 56.20 |
| M16. | 18 | 63.70 | |||||||||||
Material:kohlenstoffarmen Stahl.
Alternative:Edelstahl 304 oder 316
Oberflächenschutz:Zinkplatte, witder / weiß-blau oder gelb passiviert.
Der Hersteller behält sich das Recht vor, die Kugelbuchse mit oder ohne Lauferoberfläche zu liefern.
Linker Handfaden im Gehäuse sind verfügbar.
Abmessungen sind in mm.
Sonderversionen auf Anfrage.
|
