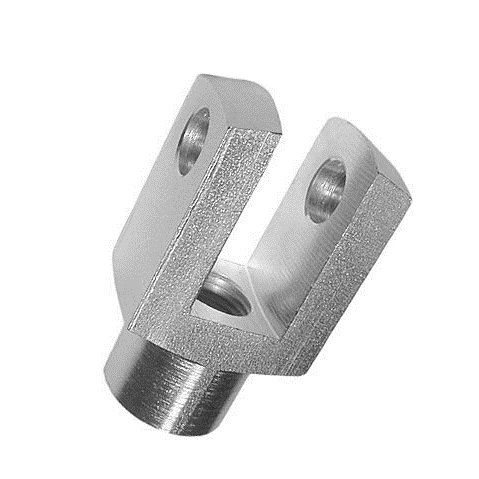

DIN-Standard Gnosen und Gelenke
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|
|

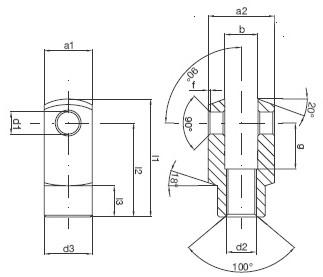

| Teil-Nr. | Zylinder | d1. | g | b2. | d2. | d3. | l1. | l2. | l3. | A1. | A2. | Max Radiale Belastung. Co. (dan) | Gewicht |
| ø | H9. | ± 0,5. | H11. | H11. | ± 0,3. | ± 0,5. | H13. | ± 0,2. | h11. | h11. | ≈ (kg) | ||
| G8x16 CN. | 32 | 8 | 16 | 11 | M10x1,5. | 22 | 45 | 36 | 14,0. | 22 | 22 | 3080 | 0.080. |
| G12x25 CN. | 40-50. | 12 | 25 | 18 | M16X1,5. | 36 | 64 | 51 | 17,0. | 26 | 36 | 5040 | 0,210. |
| G16x33 CN. | 63-80. | 16 | 33 | 22 | M20x1,5. | 45 | 80 | 63 | 18,5. | 34 | 45 | 8280 | 0,440. |
| G20X40 CN. | 100-125. | 20 | 40 | 30 | M27x2,0. | 63 | 105 | 85 | 30,0. | 42 | 63 | 14520 | 0.910. |
| G25X40 CN. | 160-200. | 25 | 40 | 40 | M36x2,0. | 80 | 140 | 115 | 45,0. | 50 | 80 | 20000 | 1.800. |
Material:Automatischer Stahl 11smnpb30 (1.0718) oder äquivalenter Stahl.
Oberflächenschutz:Zinkplating oder geölt
Für linker Thread add \"lh \" (ex. G8x16 cn lh)
|
|
| Teil-Nr. | Zylinder | d1. | g | b2. | d2. | d3. | l1. | l2. | l3. | A1. | A2. | Max Radiale Belastung. Co. (dan) | Gewicht |
| ø | H9. | ± 0,5. | H11. | H11. | ± 0,3. | ± 0,5. | H13. | ± 0,2. | h11. | h11. | ≈ (kg) | ||
| G8x16 CN. | 32 | 8 | 16 | 11 | M10x1,5. | 22 | 45 | 36 | 14,0. | 22 | 22 | 3080 | 0.080. |
| G12x25 CN. | 40-50. | 12 | 25 | 18 | M16X1,5. | 36 | 64 | 51 | 17,0. | 26 | 36 | 5040 | 0,210. |
| G16x33 CN. | 63-80. | 16 | 33 | 22 | M20x1,5. | 45 | 80 | 63 | 18,5. | 34 | 45 | 8280 | 0,440. |
| G20X40 CN. | 100-125. | 20 | 40 | 30 | M27x2,0. | 63 | 105 | 85 | 30,0. | 42 | 63 | 14520 | 0.910. |
| G25X40 CN. | 160-200. | 25 | 40 | 40 | M36x2,0. | 80 | 140 | 115 | 45,0. | 50 | 80 | 20000 | 1.800. |
Material:Automatischer Stahl 11smnpb30 (1.0718) oder äquivalenter Stahl.
Oberflächenschutz:Zinkplating oder geölt
Für linker Thread add \"lh \" (ex. G8x16 cn lh)
