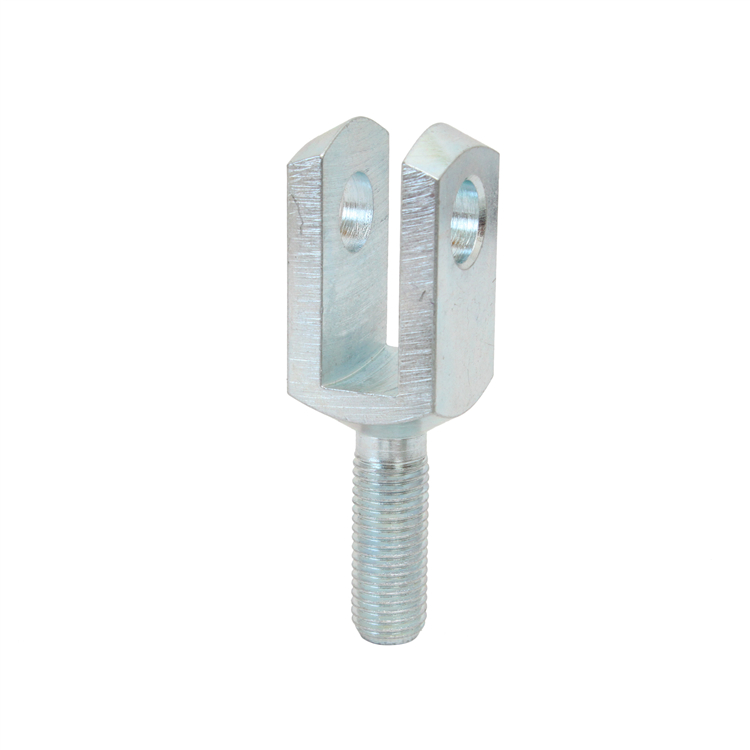

DIN-Standard Gnosen und Gelenke
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|
|

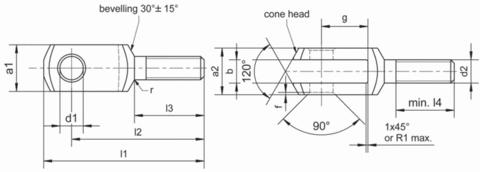

| Teil-Nr. | d1. | g | A1. | A2. | b | d2. | f | l1. | l2. | l3. | l4. | r | Gewicht | |
| H9. | ± 0,5. | h11. | +0.3. -0.16 | = 0,7. +0.15. | Regelmäßiger Thread | Feinanthread | ± 0,2. | ± 0,2. | ± 0,4. | ± 0,3. | (kg) / Stück | |||
| GM6x12. | 6 | 12 | 12 | 12 | 6 | M6x1.0. | 0.5 | 44 | 37 | 20 | 15 | 0.8 | 0.015 | |
| GM8x16. | 8 | 16 | 16 | 16 | 8 | M8x1.25. | 0.5 | 57 | 47 | 25 | 20 | 0.8 | 0.036 | |
| GM10x20. | 10 | 20 | 20 | 20 | 10 | M10x1.5. | 0.5 | 69 | 57 | 30 | 25 | 0.8 | 0.068 | |
| GM12x24. | 12 | 24 | 24 | 24 | 12 | M12x1.75. | 0.5 | 82 | 68 | 35 | 30 | 0.8 | 0.122 | |
| GM14x28. | 14 | 28 | 27 | 27 | 14 | M14x2.0. | 1 | 94 | 78 | 40 | 35 | 1.2 | 0.171 | |
| GM16x32. | 16 | 32 | 32 | 32 | 16 | M16X2.0. | 1 | 108 | 89 | 45 | 40 | 1.2 | 0.288 | |
| GM20X40. | 20 | 40 | 40 | 40 | 20 | M20x2.5. | 1 | 134 | 109 | 55 | 50 | 1.5 | 0.550 | |
Code für Thread.
Regelmäßiger Thread Kein Code
Regelmäßiger Thread, Linkshänder LH
Feiner Pitch-Thread FG
Feiner Pitch-Thread, linkshänder Fglh
Material
Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Oberflächenschutz:
Blaues verzinktes, gelb verzinkt, phosphatisiert geölt, chromlisiert oder auf Anfrage.
Alternative: Edelstahl AISI304,316,316L usw.
|
|
| Teil-Nr. | d1. | g | A1. | A2. | b | d2. | f | l1. | l2. | l3. | l4. | r | Gewicht | |
| H9. | ± 0,5. | h11. | +0.3. -0.16 | = 0,7. +0.15. | Regelmäßiger Thread | Feinanthread | ± 0,2. | ± 0,2. | ± 0,4. | ± 0,3. | (kg) / Stück | |||
| GM6x12. | 6 | 12 | 12 | 12 | 6 | M6x1.0. | 0.5 | 44 | 37 | 20 | 15 | 0.8 | 0.015 | |
| GM8x16. | 8 | 16 | 16 | 16 | 8 | M8x1.25. | 0.5 | 57 | 47 | 25 | 20 | 0.8 | 0.036 | |
| GM10x20. | 10 | 20 | 20 | 20 | 10 | M10x1.5. | 0.5 | 69 | 57 | 30 | 25 | 0.8 | 0.068 | |
| GM12x24. | 12 | 24 | 24 | 24 | 12 | M12x1.75. | 0.5 | 82 | 68 | 35 | 30 | 0.8 | 0.122 | |
| GM14x28. | 14 | 28 | 27 | 27 | 14 | M14x2.0. | 1 | 94 | 78 | 40 | 35 | 1.2 | 0.171 | |
| GM16x32. | 16 | 32 | 32 | 32 | 16 | M16X2.0. | 1 | 108 | 89 | 45 | 40 | 1.2 | 0.288 | |
| GM20X40. | 20 | 40 | 40 | 40 | 20 | M20x2.5. | 1 | 134 | 109 | 55 | 50 | 1.5 | 0.550 | |
Code für Thread.
Regelmäßiger Thread Kein Code
Regelmäßiger Thread, Linkshänder LH
Feiner Pitch-Thread FG
Feiner Pitch-Thread, linkshänder Fglh
Material
Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Oberflächenschutz:
Blaues verzinktes, gelb verzinkt, phosphatisiert geölt, chromlisiert oder auf Anfrage.
Alternative: Edelstahl AISI304,316,316L usw.
