Verfügbarkeitsstatus: | |
---|---|
Menge: | |

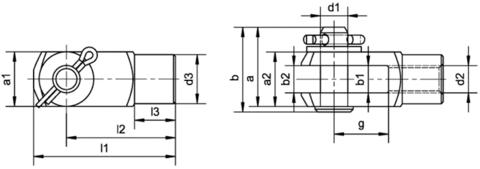

Teil-Nr. | d1. | g | a | A1. | A2. | b | B1. | b2. | d2. | d3. | l1. | l2. | l3. | Gewicht | |||
h11. | ± 0,5. | h11. | +0.5. -0.2 | B13. | Regelmäßiger Thread | Feinanthread | ± 0,5. | ± 0,3. | (kg) / Stück | ||||||||
A4x8. | 4 | 8 | 12 | 8 | 8 | 13 | 4 | 4 | B13. | M4x0.7. | 8 | 21 | 16 | ± 0,3. | 6 | 0.007 | |
A4x16. | 4 | 16 | 12 | 8 | 8 | 13 | 4 | 4 | M4x0.7. | 8 | 29 | 24 | 6 | 0.009 | |||
A5x10. | 5 | 10 | 15 | 10 | 10 | 16.5 | 5 | 5 | M5x0.8. | 9 | 26 | 20 | 7.5 | 0.012 | |||
A5x20. | 5 | 20 | 15 | 10 | 10 | 16.5 | 5 | 5 | M5x0.8. | 9 | 36 | 30 | 7.5 | 0.016 | |||
A6x12. | 6 | 12 | 18 | 12 | 12 | 19.5 | 6 | 6 | M6x1.0. | 10 | 31 | 24 | 9 | 0.021 | |||
A6x24. | 6 | 24 | 18 | 12 | 12 | 19.5 | 6 | 6 | M6x1.0. | 10 | 43 | 36 | ± 0,4. | 9 | 0.027 | ||
A8x16. | 8 | 16 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.25. | 14 | 42 | 32 | 12 | 0.049 | |||
A8x16FG. | 8 | 16 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.0. | 14 | 42 | 32 | 12 | 0.049 | |||
A8x32. | 8 | 32 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.25. | 14 | 58 | 48 | 12 | 0.066 | |||
A8x32fg. | 8 | 32 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.0. | 14 | 58 | 48 | 12 | 0.066 | |||
A10x20. | 10 | 20 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.5. | 18 | 52 | 40 | 15 | 0.098 | |||
A10x20fg. | 10 | 20 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.25. | 18 | 52 | 40 | 15 | 0.098 | |||
A10x40. | 10 | 40 | 29 | 20 | 20 | 31 | 10 | 10 | +0.70. +0.15. | M10x1.5. | 18 | 72 | 60 | 15 | 0.140 | ||
A10x40FG. | 10 | 40 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.25. | 18 | 72 | 60 | 15 | 0.140 | |||
A12x24. | 12 | 24 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.75. | 20 | 62 | 48 | 18 | 0.164 | |||
A12X24FG. | 12 | 24 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.25. | 20 | 62 | 48 | 18 | 0.164 | |||
A12X48. | 12 | 48 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.75. | 20 | 86 | 72 | 18 | 0.218 | |||
A12X48FG. | 12 | 48 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.25. | 20 | 86 | 72 | 18 | 0.218 | |||
A14x28. | 14 | 28 | 40 | 27 | 27 | 43 | 14 | 14 | M14x2.0. | 24 | 72 | 56 | 22.5 | 0.243 | |||
A14x28fg. | 14 | 28 | 40 | 27 | 27 | 43 | 14 | 14 | M14x1.5. | 24 | 72 | 56 | 22.5 | 0.243 | |||
A14x56. | 14 | 56 | 40 | 27 | 27 | 43 | 14 | 14 | M14x2.0. | 24 | 101 | 85 | 22.5 | 0.323 | |||
A14x56FG. | 14 | 56 | 40 | 27 | 27 | 43 | 14 | 14 | M14x1.5. | 24 | 101 | 85 | 22.5 | 0.323 | |||
A16x32. | 16 | 32 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X2.0. | 26 | 83 | 64 | ± 0,4. | 24 | 0.368 | ||
A16x32FG. | 16 | 32 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X1.5. | 26 | 83 | 64 | 24 | 0.368 | |||
A16x64. | 16 | 64 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X2.0. | 26 | 115 | 96 | 24 | 0.497 | |||
A16x64FG. | 16 | 64 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X1.5. | 26 | 115 | 96 | 24 | 0.497 | |||
A18x36. | 18 | 36 | 50 | 36 | 36 | 53.5 | 18 | 18 | M18x2.5. | 30 | 94 | 72 | 27 | 0.516 | |||
A18x36FG. | 18 | 36 | 50 | 36 | 36 | 53.5 | 18 | 18 | M18x1.5. | 30 | 94 | 72 | 27 | 0.516 | |||
A20x40. | 20 | 40 | 53 | 40 | 40 | 57 | 20 | 20 | M20x2.5. | 34 | 105 | 80 | 30 | 0.713 | |||
A20x40FG. | 20 | 40 | 53 | 40 | 40 | 57 | 20 | 20 | M20x1.5. | 34 | 105 | 80 | 30 | 0.713 | |||
A20x80. | 20 | 80 | 53 | 40 | 40 | 57 | 20 | 20 | +0.70. +0.15. | M20x2.5. | 34 | 145 | 120 | 30 | 0.963 | ||
A20x80FG. | 20 | 80 | 53 | 40 | 40 | 57 | 20 | 20 | M20x1.5. | 34 | 145 | 120 | 30 | 0.963 | |||
A25x50. | 25 | 50 | 67 | 50 | 50 | 72.5 | 25 | 25 | M24X3.0. | 42 | 132 | 100 | 36 | 1.411 | |||
A25x50FG. | 25 | 50 | 67 | 50 | 50 | 72.5 | 25 | 25 | M24x2.0. | 42 | 132 | 100 | 36 | 1.411 | |||
A28x56. | 28 | 56 | 72 | 55 | 55 | 77.5 | 28 | 28 | M27X3.0. | 48 | 148 | 112 | 40 | 1.915 | |||
A28x56FG. | 28 | 56 | 72 | 55 | 55 | 77.5 | 28 | 28 | M27X2.0. | 48 | 148 | 112 | 40 | 1.915 | |||
A30x54fg. | 30 | 54 | 67 | 55 | 55 | 72.5 | 30 | 30 | M27X2.0. | 48 | 148 | 110 | 40 | 1.836 | |||
A30x60. | 30 | 60 | 77 | 60 | 60 | 82.5 | 30 | 30 | M30x3.5. | 52 | 160 | 120 | 42 | 2.465 | |||
A30x60FG. | 30 | 60 | 77 | 60 | 60 | 82.5 | 30 | 30 | M30x2.0. | 52 | 160 | 120 | ± 0,4. | 42 | 2.465 | ||
A35X54FG. | 35 | 54 | 87 | 70 | 70 | 94 | 35 | 35 | M36x2.0. | 60 | 188 | 144 | 54 | 3.620 | |||
A35X72. | 35 | 72 | 87 | 70 | 70 | 94 | 35 | 35 | M36x4.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A35X72FG. | 35 | 72 | 87 | 70 | 70 | 94 | 35 | 35 | M36x2.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A36X72. | 35 | 72 | 87 | 70 | 70 | 94 | 36 | 36 | M36x4.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A36X72FG. | 35 | 72 | 87 | 70 | 70 | 94 | 36 | 36 | M36x2.0. | 60 | 188 | 144 | 54 | 4.632 | |||
A40x84. | 40 | 84 | 100 | 85 | 85 | 106 | 40 | 40 | M42x4.5. | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.700 | ||
A40x84FG. | 40 | 84 | 100 | 85 | 85 | 106 | 40 | 40 | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.700 | |||
A42X84. | 42 | 84 | 100 | 85 | 85 | 107 | 42 | 42 | M42x4.5. | 70 | 232 | 168 | 63.5 | 6.516 | |||
A42X84FG. | 42 | 84 | 100 | 85 | 85 | 107 | 42 | 42 | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.516 | |||
A50X96. | 50 | 96 | 115 | 96 | 96 | 122 | 50 | 50 | M48x5.0. | 82 | 265 | 192 | 73 | 9.756 | |||
A50X96FG. | 50 | 96 | 115 | 96 | 96 | 122 | 50 | 50 | M48x2.0. | 82 | 265 | 192 | 73 | 9.746 |
Code für Thread.
Regelmäßiger Thread
Regelmäßiger Thread, Linkshänder
Feinanthread
Feinstaubgewinde, Linkshänder
Material

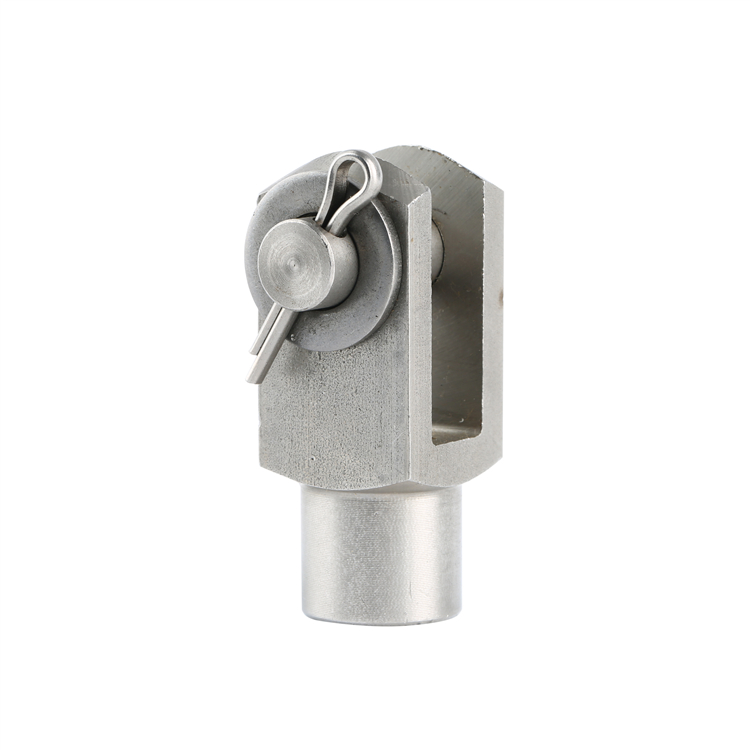

Clevis:Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Bolzen:Q235A, Zugfestigkeit ca. 550-700 N / mm²
Split-Pin:kohlenstoffarmen Stahl
Waschmaschine:65mn, gehärtet und angetaniert auf ca. 430-500 HV
Oberflächenschutz:
Blaues verzinktes, gelb verzinkt, phosphatisiert geölt, chromlisiert oder auf Anfrage.
Alternative:Edelstahl AISI304,316,316L usw
Teil-Nr. | d1. | g | a | A1. | A2. | b | B1. | b2. | d2. | d3. | l1. | l2. | l3. | Gewicht | |||
h11. | ± 0,5. | h11. | +0.5. -0.2 | B13. | Regelmäßiger Thread | Feinanthread | ± 0,5. | ± 0,3. | (kg) / Stück | ||||||||
A4x8. | 4 | 8 | 12 | 8 | 8 | 13 | 4 | 4 | B13. | M4x0.7. | 8 | 21 | 16 | ± 0,3. | 6 | 0.007 | |
A4x16. | 4 | 16 | 12 | 8 | 8 | 13 | 4 | 4 | M4x0.7. | 8 | 29 | 24 | 6 | 0.009 | |||
A5x10. | 5 | 10 | 15 | 10 | 10 | 16.5 | 5 | 5 | M5x0.8. | 9 | 26 | 20 | 7.5 | 0.012 | |||
A5x20. | 5 | 20 | 15 | 10 | 10 | 16.5 | 5 | 5 | M5x0.8. | 9 | 36 | 30 | 7.5 | 0.016 | |||
A6x12. | 6 | 12 | 18 | 12 | 12 | 19.5 | 6 | 6 | M6x1.0. | 10 | 31 | 24 | 9 | 0.021 | |||
A6x24. | 6 | 24 | 18 | 12 | 12 | 19.5 | 6 | 6 | M6x1.0. | 10 | 43 | 36 | ± 0,4. | 9 | 0.027 | ||
A8x16. | 8 | 16 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.25. | 14 | 42 | 32 | 12 | 0.049 | |||
A8x16FG. | 8 | 16 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.0. | 14 | 42 | 32 | 12 | 0.049 | |||
A8x32. | 8 | 32 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.25. | 14 | 58 | 48 | 12 | 0.066 | |||
A8x32fg. | 8 | 32 | 23 | 16 | 16 | 25 | 8 | 8 | M8x1.0. | 14 | 58 | 48 | 12 | 0.066 | |||
A10x20. | 10 | 20 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.5. | 18 | 52 | 40 | 15 | 0.098 | |||
A10x20fg. | 10 | 20 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.25. | 18 | 52 | 40 | 15 | 0.098 | |||
A10x40. | 10 | 40 | 29 | 20 | 20 | 31 | 10 | 10 | +0.70. +0.15. | M10x1.5. | 18 | 72 | 60 | 15 | 0.140 | ||
A10x40FG. | 10 | 40 | 29 | 20 | 20 | 31 | 10 | 10 | M10x1.25. | 18 | 72 | 60 | 15 | 0.140 | |||
A12x24. | 12 | 24 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.75. | 20 | 62 | 48 | 18 | 0.164 | |||
A12X24FG. | 12 | 24 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.25. | 20 | 62 | 48 | 18 | 0.164 | |||
A12X48. | 12 | 48 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.75. | 20 | 86 | 72 | 18 | 0.218 | |||
A12X48FG. | 12 | 48 | 35 | 24 | 24 | 38 | 12 | 12 | M12x1.25. | 20 | 86 | 72 | 18 | 0.218 | |||
A14x28. | 14 | 28 | 40 | 27 | 27 | 43 | 14 | 14 | M14x2.0. | 24 | 72 | 56 | 22.5 | 0.243 | |||
A14x28fg. | 14 | 28 | 40 | 27 | 27 | 43 | 14 | 14 | M14x1.5. | 24 | 72 | 56 | 22.5 | 0.243 | |||
A14x56. | 14 | 56 | 40 | 27 | 27 | 43 | 14 | 14 | M14x2.0. | 24 | 101 | 85 | 22.5 | 0.323 | |||
A14x56FG. | 14 | 56 | 40 | 27 | 27 | 43 | 14 | 14 | M14x1.5. | 24 | 101 | 85 | 22.5 | 0.323 | |||
A16x32. | 16 | 32 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X2.0. | 26 | 83 | 64 | ± 0,4. | 24 | 0.368 | ||
A16x32FG. | 16 | 32 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X1.5. | 26 | 83 | 64 | 24 | 0.368 | |||
A16x64. | 16 | 64 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X2.0. | 26 | 115 | 96 | 24 | 0.497 | |||
A16x64FG. | 16 | 64 | 45 | 32 | 32 | 48.5 | 16 | 16 | M16X1.5. | 26 | 115 | 96 | 24 | 0.497 | |||
A18x36. | 18 | 36 | 50 | 36 | 36 | 53.5 | 18 | 18 | M18x2.5. | 30 | 94 | 72 | 27 | 0.516 | |||
A18x36FG. | 18 | 36 | 50 | 36 | 36 | 53.5 | 18 | 18 | M18x1.5. | 30 | 94 | 72 | 27 | 0.516 | |||
A20x40. | 20 | 40 | 53 | 40 | 40 | 57 | 20 | 20 | M20x2.5. | 34 | 105 | 80 | 30 | 0.713 | |||
A20x40FG. | 20 | 40 | 53 | 40 | 40 | 57 | 20 | 20 | M20x1.5. | 34 | 105 | 80 | 30 | 0.713 | |||
A20x80. | 20 | 80 | 53 | 40 | 40 | 57 | 20 | 20 | +0.70. +0.15. | M20x2.5. | 34 | 145 | 120 | 30 | 0.963 | ||
A20x80FG. | 20 | 80 | 53 | 40 | 40 | 57 | 20 | 20 | M20x1.5. | 34 | 145 | 120 | 30 | 0.963 | |||
A25x50. | 25 | 50 | 67 | 50 | 50 | 72.5 | 25 | 25 | M24X3.0. | 42 | 132 | 100 | 36 | 1.411 | |||
A25x50FG. | 25 | 50 | 67 | 50 | 50 | 72.5 | 25 | 25 | M24x2.0. | 42 | 132 | 100 | 36 | 1.411 | |||
A28x56. | 28 | 56 | 72 | 55 | 55 | 77.5 | 28 | 28 | M27X3.0. | 48 | 148 | 112 | 40 | 1.915 | |||
A28x56FG. | 28 | 56 | 72 | 55 | 55 | 77.5 | 28 | 28 | M27X2.0. | 48 | 148 | 112 | 40 | 1.915 | |||
A30x54fg. | 30 | 54 | 67 | 55 | 55 | 72.5 | 30 | 30 | M27X2.0. | 48 | 148 | 110 | 40 | 1.836 | |||
A30x60. | 30 | 60 | 77 | 60 | 60 | 82.5 | 30 | 30 | M30x3.5. | 52 | 160 | 120 | 42 | 2.465 | |||
A30x60FG. | 30 | 60 | 77 | 60 | 60 | 82.5 | 30 | 30 | M30x2.0. | 52 | 160 | 120 | ± 0,4. | 42 | 2.465 | ||
A35X54FG. | 35 | 54 | 87 | 70 | 70 | 94 | 35 | 35 | M36x2.0. | 60 | 188 | 144 | 54 | 3.620 | |||
A35X72. | 35 | 72 | 87 | 70 | 70 | 94 | 35 | 35 | M36x4.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A35X72FG. | 35 | 72 | 87 | 70 | 70 | 94 | 35 | 35 | M36x2.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A36X72. | 35 | 72 | 87 | 70 | 70 | 94 | 36 | 36 | M36x4.0. | 60 | 188 | 144 | 54 | 3.632 | |||
A36X72FG. | 35 | 72 | 87 | 70 | 70 | 94 | 36 | 36 | M36x2.0. | 60 | 188 | 144 | 54 | 4.632 | |||
A40x84. | 40 | 84 | 100 | 85 | 85 | 106 | 40 | 40 | M42x4.5. | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.700 | ||
A40x84FG. | 40 | 84 | 100 | 85 | 85 | 106 | 40 | 40 | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.700 | |||
A42X84. | 42 | 84 | 100 | 85 | 85 | 107 | 42 | 42 | M42x4.5. | 70 | 232 | 168 | 63.5 | 6.516 | |||
A42X84FG. | 42 | 84 | 100 | 85 | 85 | 107 | 42 | 42 | M42x2.0. | 70 | 232 | 168 | 63.5 | 6.516 | |||
A50X96. | 50 | 96 | 115 | 96 | 96 | 122 | 50 | 50 | M48x5.0. | 82 | 265 | 192 | 73 | 9.756 | |||
A50X96FG. | 50 | 96 | 115 | 96 | 96 | 122 | 50 | 50 | M48x2.0. | 82 | 265 | 192 | 73 | 9.746 |
Code für Thread.
Regelmäßiger Thread
Regelmäßiger Thread, Linkshänder
Feinanthread
Feinstaubgewinde, Linkshänder
Material
Clevis:Niedriger Kohlenstoffstahl Q235A oder höherer Stahl
Bolzen:Q235A, Zugfestigkeit ca. 550-700 N / mm²
Split-Pin:kohlenstoffarmen Stahl
Waschmaschine:65mn, gehärtet und angetaniert auf ca. 430-500 HV
Oberflächenschutz:
Blaues verzinktes, gelb verzinkt, phosphatisiert geölt, chromlisiert oder auf Anfrage.
Alternative:Edelstahl AISI304,316,316L usw
