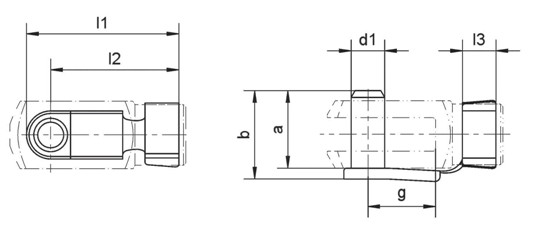

Teil Nr. FKB. | Geeignet für CLEVIS. | d1. h11. | g | a | b | l1. | l2. | l3. | Masse [kg] 100 Stück |
4 x 8. | G 4 x 8 | 4 | 8 | 9.5 | 11.1 | 19 | 15 | 4.5 | 0.145 |
5 x 10. | G 5 x 10 | 5 | 10 | 12 | 13.7 | 23 | 19 | 5.5 | 0.254 |
5 x 20. | G 5 x 20 | 5 | 20 | 12 | 13.8 | 33 | 29 | 5.5 | 0.31 |
6 x 12. | G 6 x 12 | 6 | 12 | 14 | 16.2 | 28 | 23 | 6.5 | 0.458 |
6 x 24. | G 6 x 24 | 6 | 24 | 14 | 16.3 | 40 | 35 | 6.5 | 0.516 |
8 x 16. | G 8 x 16 | 8 | 16 | 19 | 21.6 | 37 | 30 | 8 | 1.059 |
8 x 32. | G 8 x 32 | 8 | 32 | 19 | 21.6 | 52 | 46 | 8 | 1.155 |
10 x 20. | G 10 x 20 | 10 | 20 | 23 | 26 | 46 | 38 | 10 | 1.938 |
10 x 40. | G 10 x 40 | 10 | 40 | 23 | 26.3 | 66 | 58 | 10 | 2.046 |
12 x 24. | G 12 x 24 | 12 | 24 | 28 | 31.1 | 53 | 45 | 12 | 3.306 |
12 x 48. | G 12 x 48 | 12 | 48 | 28 | 31.2 | 78 | 69 | 12 | 3.5 |
14 x 28. | G 14 x 28 | 14 | 28 | 31 | 34.1 | 62 | 52 | 14 | 4.722 |
14 x 56. | G 14 x 56 | 14 | 56 | 31 | 34 | 92 | 82 | 14 | 5.076 |
16 x 32. | G 16 x 32 | 16 | 32 | 36 | 39.5 | 73 | 62 | 16 | 6.94 |
16 x 64. | G 16 x 64 | 16 | 64 | 36 | 39.2 | 103 | 92 | 16 | 7.44 |
20 x 40. | G 20 x 40 | 20 | 40 | 45 | 50 | 87.5 | 71.5 | 16 | 13 |
Material
Bolzen: Niedriger Kohlenstoffstahl 1020,
Feder: Federstahl 65mn, gelöscht
Alternative: Edelstahl 304 oder 316
Oberflächenschutz
phosphatisiert, geölt, Zinkplatte, passiviert in weißblauem oder gelb
