Hydraulikstangen enden
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|
|

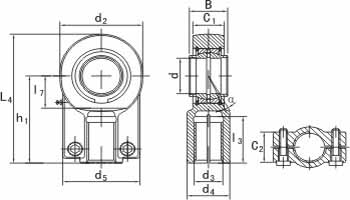

| Teil Nr | Abmessungen mm. | Laden von KN. | Gewicht | ||||||||||||
| d | d3. | d4. | L3. | B | C1. | d2. | L7. | H1. | L4. | d5. | C2. | dyna | stat. | kg | |
| 6h | Mindest | Mindest | C | C0. | |||||||||||
| Gihn-k12lo * | 12 | M12x1.25. | 16.5 | 17 | 12 | 11 | 32 | 14 | 38 | 54 | 32 | 11 | 10.8 | 24.5 | 0.1 |
| Gihn-k16lo. | 16 | M14x1.5. | 21 | 19 | 16 | 14 | 40 | 18 | 44 | 64 | 40 | 14 | 17.6 | 36.5 | 0.2 |
| Gihn-K20LO. | 20 | M16X1.5. | 25 | 23 | 20 | 17 | 47 | 22 | 52 | 77 | 47 | 17 | 30 | 48 | 0.4 |
| Gihn-K25LO. | 25 | M20x1.5. | 30 | 29 | 25 | 22 | 58 | 27 | 65 | 96 | 54 | 19 | 48 | 78 | 0.7 |
| Gihn-K32LO. | 32 | M27X2.0. | 38 | 37 | 32 | 28 | 71 | 32 | 80 | 118.5 | 66 | 22 | 67 | 114 | 1.2 |
| Gihn-k40lo. | 40 | M33x2.0. | 47 | 46 | 40 | 33 | 90 | 41 | 97 | 146 | 80 | 26 | 100 | 204 | 2.1 |
| Gihn-k50lo. | 50 | M42x2.0. | 58 | 57 | 50 | 41 | 109 | 50 | 120 | 179.5 | 96 | 32 | 156 | 310 | 4.4 |
| Gihn-K63LO. | 63 | M48x2.0. | 70 | 64 | 63 | 53 | 136 | 62 | 140 | 213 | 114 | 38 | 255 | 430 | 7.6 |
| Gihn-K70LO. | 70 | M56x2.0. | 80 | 76 | 70 | 57 | 155 | 70 | 160 | 245 | 135 | 42 | 315 | 540 | 9.5 |
| Gihn-K80LO. | 80 | M64X3.0. | 90 | 86 | 80 | 66 | 168 | 78 | 180 | 270 | 148 | 48 | 400 | 695 | 14.5 |
| Gihn-k90lo. | 90 | M72X3.0. | 100 | 91 | 90 | 72 | 185 | 85 | 195 | 296 | 160 | 52 | 490 | 750 | 17.0 |
| Gihn-K100LO. | 100 | M80X3.0. | 110 | 96 | 100 | 84 | 210 | 98 | 210 | 322 | 178 | 62 | 610 | 1060 | 28.0 |
| Gihn-K110LO. | 110 | M90x3.0. | 125 | 106 | 110 | 88 | 235 | 105 | 235 | 364 | 190 | 62 | 655 | 1200 | 32.0 |
| Gihn-K125LO. | 125 | M100X3.0. | 135 | 113 | 125 | 102 | 260 | 120 | 260 | 405 | 200 | 72 | 950 | 1430 | 43.0 |

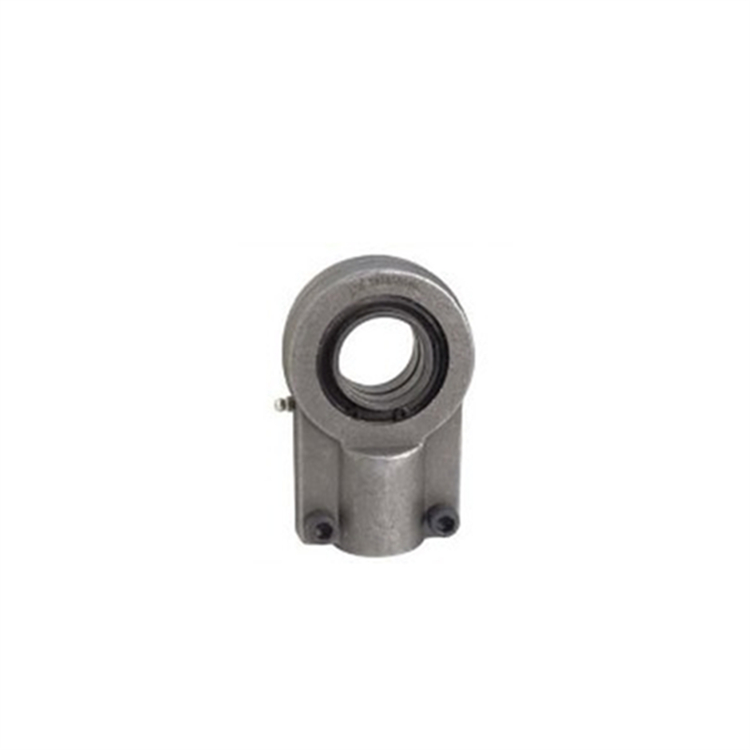

-Rod-Endgehäuse mit rechts oder linker Innengewinde.
-Es besteht aus einem radialen kugelförmigen Gleitlager GE..LO und RAD-Endgehäuse.
-With Sperrschlitz und Mutter.
-Rod-Endgehäuse mit einem Schmierloch oder Schmiernippel.
-FH LINK-HAND-CHEAD, bitte fügen Sie Suffix hinzu\"L \" wird der Lagernummer hinzugefügt, z.B.
-Leubription nicht möglich für die angegebene Größe \"* \".
|
|
| Teil Nr | Abmessungen mm. | Laden von KN. | Gewicht | ||||||||||||
| d | d3. | d4. | L3. | B | C1. | d2. | L7. | H1. | L4. | d5. | C2. | dyna | stat. | kg | |
| 6h | Mindest | Mindest | C | C0. | |||||||||||
| Gihn-k12lo * | 12 | M12x1.25. | 16.5 | 17 | 12 | 11 | 32 | 14 | 38 | 54 | 32 | 11 | 10.8 | 24.5 | 0.1 |
| Gihn-k16lo. | 16 | M14x1.5. | 21 | 19 | 16 | 14 | 40 | 18 | 44 | 64 | 40 | 14 | 17.6 | 36.5 | 0.2 |
| Gihn-K20LO. | 20 | M16X1.5. | 25 | 23 | 20 | 17 | 47 | 22 | 52 | 77 | 47 | 17 | 30 | 48 | 0.4 |
| Gihn-K25LO. | 25 | M20x1.5. | 30 | 29 | 25 | 22 | 58 | 27 | 65 | 96 | 54 | 19 | 48 | 78 | 0.7 |
| Gihn-K32LO. | 32 | M27X2.0. | 38 | 37 | 32 | 28 | 71 | 32 | 80 | 118.5 | 66 | 22 | 67 | 114 | 1.2 |
| Gihn-k40lo. | 40 | M33x2.0. | 47 | 46 | 40 | 33 | 90 | 41 | 97 | 146 | 80 | 26 | 100 | 204 | 2.1 |
| Gihn-k50lo. | 50 | M42x2.0. | 58 | 57 | 50 | 41 | 109 | 50 | 120 | 179.5 | 96 | 32 | 156 | 310 | 4.4 |
| Gihn-K63LO. | 63 | M48x2.0. | 70 | 64 | 63 | 53 | 136 | 62 | 140 | 213 | 114 | 38 | 255 | 430 | 7.6 |
| Gihn-K70LO. | 70 | M56x2.0. | 80 | 76 | 70 | 57 | 155 | 70 | 160 | 245 | 135 | 42 | 315 | 540 | 9.5 |
| Gihn-K80LO. | 80 | M64X3.0. | 90 | 86 | 80 | 66 | 168 | 78 | 180 | 270 | 148 | 48 | 400 | 695 | 14.5 |
| Gihn-k90lo. | 90 | M72X3.0. | 100 | 91 | 90 | 72 | 185 | 85 | 195 | 296 | 160 | 52 | 490 | 750 | 17.0 |
| Gihn-K100LO. | 100 | M80X3.0. | 110 | 96 | 100 | 84 | 210 | 98 | 210 | 322 | 178 | 62 | 610 | 1060 | 28.0 |
| Gihn-K110LO. | 110 | M90x3.0. | 125 | 106 | 110 | 88 | 235 | 105 | 235 | 364 | 190 | 62 | 655 | 1200 | 32.0 |
| Gihn-K125LO. | 125 | M100X3.0. | 135 | 113 | 125 | 102 | 260 | 120 | 260 | 405 | 200 | 72 | 950 | 1430 | 43.0 |
-Rod-Endgehäuse mit rechts oder linker Innengewinde.
-Es besteht aus einem radialen kugelförmigen Gleitlager GE..LO und RAD-Endgehäuse.
-With Sperrschlitz und Mutter.
-Rod-Endgehäuse mit einem Schmierloch oder Schmiernippel.
-FH LINK-HAND-CHEAD, bitte fügen Sie Suffix hinzu\"L \" wird der Lagernummer hinzugefügt, z.B.
-Leubription nicht möglich für die angegebene Größe \"* \".
