Verfügbarkeitsstatus: | |
---|---|
Menge: | |

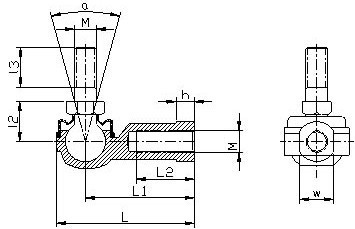

Teil-Nr. | M | L | L1. | L2. | l2. | l3. | W | D1. | h | a |
LHSA5-Rs. | M5x0.75. | 38.5 | 30 | 16 | 12 | 10 | 10 | 10 | 5 | 17 |
LHSA6-Rs. | M6x1.0. | 38.5 | 30 | 16 | 12 | 10 | 10 | 10 | 5 | 17 |
LHSA8-Rs. | M8x1.25. | 48 | 36 | 19 | 14.5 | 12.5 | 13 | 13 | 5 | 18 |
LHSA10-Rs. | M10x1.25. | 57 | 43 | 23 | 16 | 17 | 15 | 15 | 6.5 | 19 |
LHSA12-Rs. | M12x1.75. | 67 | 50 | 27 | 20 | 20 | 17.5 | 17.5 | 6.5 | 20 |
LHSA14-Rs. | M14x2.0. | 76 | 57 | 30 | 22.5 | 22 | 20 | 20 | 8 | 20 |
LHSA16-Rs. | M16X1.5. | 84 | 64 | 32 | 36.5 | 23 | 22 | 22 | 8 | 20 |
LHSA18-Rs. | M18x1.5. | 93 | 71 | 34 | 41.5 | 25 | 25 | 25 | 10 | 20 |
LHSA20-Rs. | M20x1.5. | 99 | 77 | 35 | 41 | 25 | 28 | 28 | 10 | 20 |
LHSA22-Rs. | M22X1.5. | 109 | 84 | 41 | 42 | 26 | 30 | 30 | 12 | 20 |
Material
Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, äquivalent für Stahl SAE 52100
Schaft:Legierungsstahl 40cr.
Staubschutzhaube:NBR-Kautschuk.
Links-Hand-Thread, bitte fügen Sie Suffix'l ', E.G.lhsa10l-Rs hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ℃ -120 ℃
Teil-Nr. | M | L | L1. | L2. | l2. | l3. | W | D1. | h | a |
LHSA5-Rs. | M5x0.75. | 38.5 | 30 | 16 | 12 | 10 | 10 | 10 | 5 | 17 |
LHSA6-Rs. | M6x1.0. | 38.5 | 30 | 16 | 12 | 10 | 10 | 10 | 5 | 17 |
LHSA8-Rs. | M8x1.25. | 48 | 36 | 19 | 14.5 | 12.5 | 13 | 13 | 5 | 18 |
LHSA10-Rs. | M10x1.25. | 57 | 43 | 23 | 16 | 17 | 15 | 15 | 6.5 | 19 |
LHSA12-Rs. | M12x1.75. | 67 | 50 | 27 | 20 | 20 | 17.5 | 17.5 | 6.5 | 20 |
LHSA14-Rs. | M14x2.0. | 76 | 57 | 30 | 22.5 | 22 | 20 | 20 | 8 | 20 |
LHSA16-Rs. | M16X1.5. | 84 | 64 | 32 | 36.5 | 23 | 22 | 22 | 8 | 20 |
LHSA18-Rs. | M18x1.5. | 93 | 71 | 34 | 41.5 | 25 | 25 | 25 | 10 | 20 |
LHSA20-Rs. | M20x1.5. | 99 | 77 | 35 | 41 | 25 | 28 | 28 | 10 | 20 |
LHSA22-Rs. | M22X1.5. | 109 | 84 | 41 | 42 | 26 | 30 | 30 | 12 | 20 |
Material
Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, äquivalent für Stahl SAE 52100
Schaft:Legierungsstahl 40cr.
Staubschutzhaube:NBR-Kautschuk.
Links-Hand-Thread, bitte fügen Sie Suffix'l ', E.G.lhsa10l-Rs hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ℃ -120 ℃
