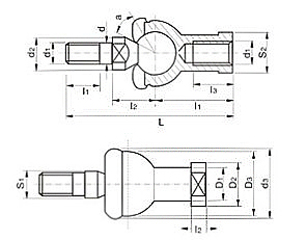

Teil-Nr. | d | d1. | d2. | d3. | l1. | l2. | S1. | L | L1. | L2. | L3. | D1. | D2. | D3. | S2. | a | Laden von KN. | Gewicht (kg |
SQZ5RS. | 5 | M5x0.8. | 9 | 20 | 8 | 11 | 7 | 46 | 24 | 4.0 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
SQZ6RS. | 6 | M6x1.0. | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5.0 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
Sqz8rs. | 8 | M8x1.25. | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5.0 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
Sqz10rs. | 10 | M10x1.25. | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.120 |
SQZ10RS-1. | 10 | M10x1.5. | 14 | 30 | 21 | 19.5 | 11 | 80.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.120 |
SQZ12RS. | 12 | M12x1.25. | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11.0 | 0.180 |
SQZ12RS-1. | 12 | M12x1.75. | 17 | 32 | 24 | 21 | 15 | 91 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11.0 | 0.180 |
SQZ14RS. | 14 | M14x1.5. | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8.0 | 25 | 20 | 25 | 36 | 22 | 11 | 15.0 | 0.270 |
SQZ14RS-1. | 14 | M14x2.0. | 19 | 38 | 28 | 23.5 | 17 | 109 | 45 | 8.0 | 25 | 20 | 25 | 36 | 22 | 11 | 15.0 | 0.270 |
SQZ16RS. | 16 | M16X1.5. | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8.0 | 27 | 22 | 27 | 40 | 22 | 11 | 15.0 | 0.360 |
SQZ16RS-1. | 16 | M16X2.0. | 22 | 44 | 29 | 25.5 | 19 | 118 | 50 | 8.0 | 27 | 22 | 27 | 40 | 22 | 11 | 15.0 | 0.360 |
SQZ18RS. | 18 | M18x1.5. | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10.0 | 32 | 25 | 31 | 45 | 27 | 11 | 19.0 | 0.540 |
SQZ20RS. | 20 | M20x1.5. | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10.0 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19.0 | 0.570 |
SQZ22RS. | 22 | M22X1.5. | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12.0 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23.0 | 0.760 |

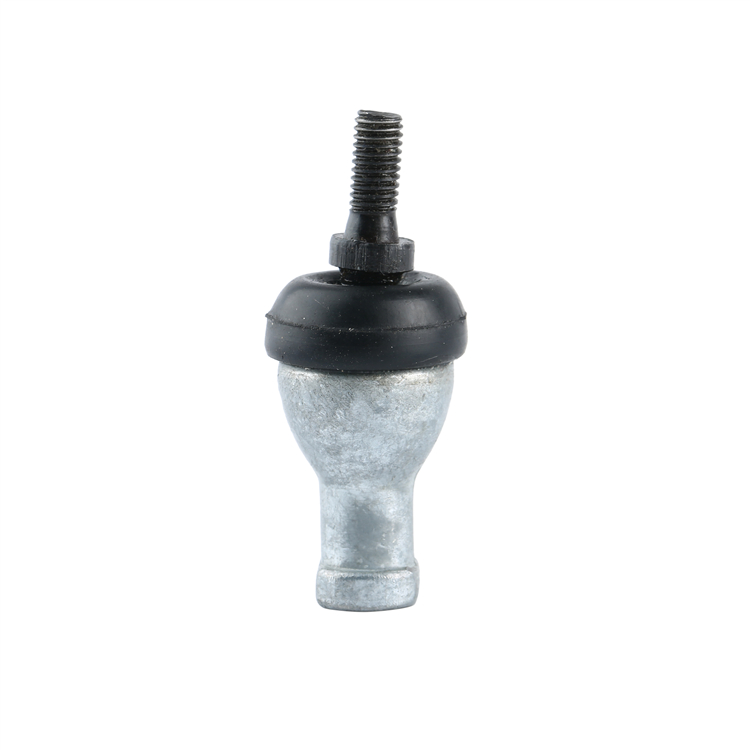

Material
Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, entspricht Steel SAE52100
Schaft:Legierungsstahl 40cr.
Staubschutzhaube:NBR-Kautschuk.
Linker Handgewinde,Bitte fügen Sie Suffix'l \", z.sqz16ls hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ° C-120 ° C
Alle Dimension sind in mm
Teil-Nr. | d | d1. | d2. | d3. | l1. | l2. | S1. | L | L1. | L2. | L3. | D1. | D2. | D3. | S2. | a | Laden von KN. | Gewicht (kg |
SQZ5RS. | 5 | M5x0.8. | 9 | 20 | 8 | 11 | 7 | 46 | 24 | 4.0 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
SQZ6RS. | 6 | M6x1.0. | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5.0 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
Sqz8rs. | 8 | M8x1.25. | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5.0 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
Sqz10rs. | 10 | M10x1.25. | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.120 |
SQZ10RS-1. | 10 | M10x1.5. | 14 | 30 | 21 | 19.5 | 11 | 80.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.120 |
SQZ12RS. | 12 | M12x1.25. | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11.0 | 0.180 |
SQZ12RS-1. | 12 | M12x1.75. | 17 | 32 | 24 | 21 | 15 | 91 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11.0 | 0.180 |
SQZ14RS. | 14 | M14x1.5. | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8.0 | 25 | 20 | 25 | 36 | 22 | 11 | 15.0 | 0.270 |
SQZ14RS-1. | 14 | M14x2.0. | 19 | 38 | 28 | 23.5 | 17 | 109 | 45 | 8.0 | 25 | 20 | 25 | 36 | 22 | 11 | 15.0 | 0.270 |
SQZ16RS. | 16 | M16X1.5. | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8.0 | 27 | 22 | 27 | 40 | 22 | 11 | 15.0 | 0.360 |
SQZ16RS-1. | 16 | M16X2.0. | 22 | 44 | 29 | 25.5 | 19 | 118 | 50 | 8.0 | 27 | 22 | 27 | 40 | 22 | 11 | 15.0 | 0.360 |
SQZ18RS. | 18 | M18x1.5. | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10.0 | 32 | 25 | 31 | 45 | 27 | 11 | 19.0 | 0.540 |
SQZ20RS. | 20 | M20x1.5. | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10.0 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19.0 | 0.570 |
SQZ22RS. | 22 | M22X1.5. | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12.0 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23.0 | 0.760 |
Material
Gehäuse:Hochfeste Zinklegierung
Ball:Lager-Stahl GCR15, entspricht Steel SAE52100
Schaft:Legierungsstahl 40cr.
Staubschutzhaube:NBR-Kautschuk.
Linker Handgewinde,Bitte fügen Sie Suffix'l \", z.sqz16ls hinzu
Fett ist Dichtungen im Stiefel, hohe Verschleißfestigkeit
Arbeitstemperatur, -40 ° C-120 ° C
Alle Dimension sind in mm
