| Menge: | |
|---|---|
|
|

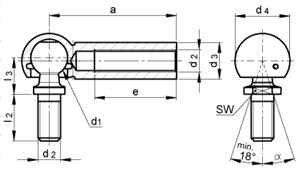

| Teil-Nr. | d1. | Faden | a | d3. | d4. | e | l2. | l3. | Sw. | α | Gewicht |
| H9. | d2. | ± 0,3. | ± 0,5. | ± 0,5. | Mindest. | ± 0,3. | ± 0,3. | H14. | ≈ | kg / piece ≈ | |
| CSL8M5X35. | 8 | M 5. | 35 | 8 | 10,6. | 19,5. | 10,2. | 9 | 7 | 10 ° C | 0.017 |
| CSL10M6X37. | 10 | M 6. | 37 | 10 | 12,8. | 25 | 12,5. | 11 | 8 | 10 ° C | 0.03 |
| CSL10M6X40. | 40 | 27 | 0.032 | ||||||||
| CSL13M8X45. | 13 | M 8. | 45 | 13 | 14,8. | 29 | 16,5. | 13 | 11 | 15 ° | 0.062 |
| CSL16M10X45. | 16 | M 10. | 45 | 16 | 19.3. | 25,5. | 20 | 16 | 13 | 15 ° | 0.106 |
| CSL16M10X52. | 52 | 30,5. | 0.114 | ||||||||
| CSL16M12X45. | 16 | M 12. | 45 | 16 | 24 | 25,5. | 20 | 16 | 13 | 15 ° | 0.11 |
| CSL16M12X52. | 52 | 30,5. | 0.117 | ||||||||
| CSL19M14x70. | 19 | M 14 x 1,5 | 70 | 22 | 30 | 44 | 28 | 20 | 16 | 15 ° | 0.26 |
| M 14. | |||||||||||
| CSL19M16X70. | M 16. |

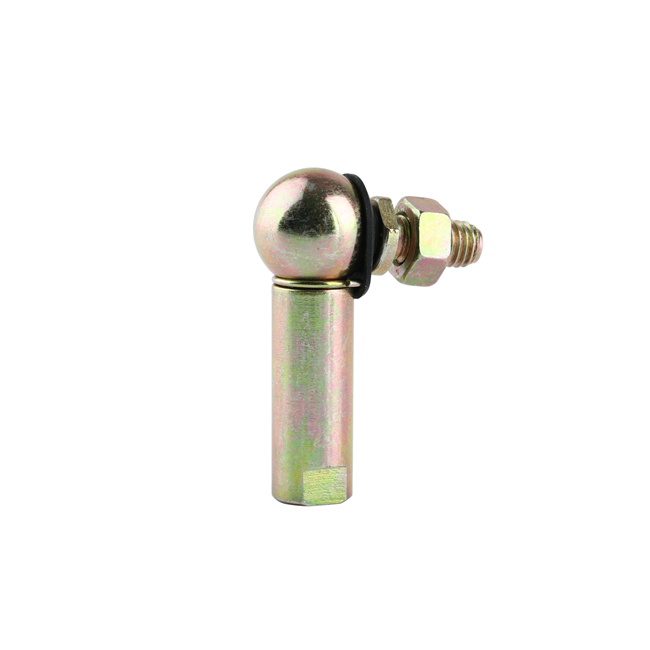

Kugelgehäuse: niedriger Kohlenstoffstahl, verzinkt,
Kugelbolzen: niedriger Kohlenstoffstahl, verzinkt,
Clip:Federstahl.
Alternative: Edelstahl AISI304, AISI316 sind auf Anfrage erhältlich
Kugelgehäuse mit oder ohne Schraubenschlüssel auf Anfrage.
Mit oder ohne Dichtungskappe auf Anfrage.
Linksfaden im Gehäuse möglich. Für feiner Pitch-Thread, bitte füge FG hinzu,
|
|
