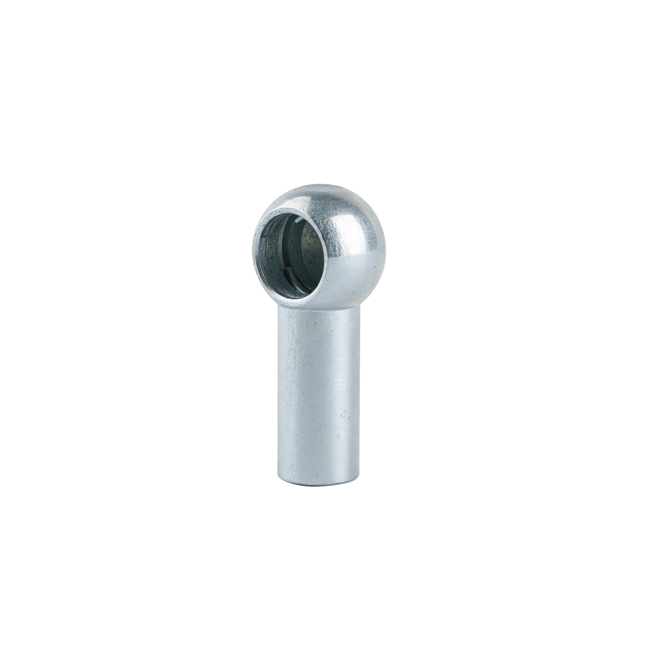

Kugelgelenk
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|

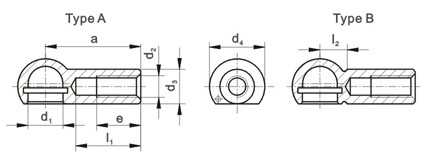

Serie A / B Geben Sie A mit Sicherungsring ein Typ B mit Verriegelungsring und Nut für Sicherungsring |
| d1. | d2. | a | d3. | d4. | e | l1. | l2. | Gewicht | |
| Kg / 1000 stücke für type | |||||||||
| ± 0,3. | ± 0,5. | ± 0,5. | Mindest. | Max. | ± 0,4. | A | B | ||
| 8 | M5. | 22 | 8 | 12.8 | 10.2 | 15 | 6.3 | 9 | 8.8 |
| 10 | M6. | 25 | 10 | 14.8 | 11.5 | 17 | 7 | 14.2 | 14.1 |
| 13 | M8. | 30 | 13 | 19.3 | 14 | 20 | 9.1 | 29 | 28.8 |
| 16 | M10. | 35 | 16 | 24 | 15.5 | 22 | 11.4 | 57 | 56.8 |
| M12 | |||||||||
| 19 | M14. | 45 | 22 | 30 | 21.5 | 28 | 12.5 | 125 | 124.8 |
| M16. | |||||||||
Material:kohlenstoffarmen Stahl.
Alternative:Edelstahl 304 oder 316
Oberflächenschutz:Zinkplatte, witder / weiß-blau oder gelb passiviert.
Der Hersteller behält sich das Recht vor, die Kugelbuchse mit oder ohne Lauferoberfläche zu liefern.
Linker Handfaden im Gehäuse sind verfügbar.
Abmessungen sind in mm.
Sonderversionen auf Anfrage.
|
Serie A / B Geben Sie A mit Sicherungsring ein Typ B mit Verriegelungsring und Nut für Sicherungsring |
| d1. | d2. | a | d3. | d4. | e | l1. | l2. | Gewicht | |
| Kg / 1000 stücke für type | |||||||||
| ± 0,3. | ± 0,5. | ± 0,5. | Mindest. | Max. | ± 0,4. | A | B | ||
| 8 | M5. | 22 | 8 | 12.8 | 10.2 | 15 | 6.3 | 9 | 8.8 |
| 10 | M6. | 25 | 10 | 14.8 | 11.5 | 17 | 7 | 14.2 | 14.1 |
| 13 | M8. | 30 | 13 | 19.3 | 14 | 20 | 9.1 | 29 | 28.8 |
| 16 | M10. | 35 | 16 | 24 | 15.5 | 22 | 11.4 | 57 | 56.8 |
| M12 | |||||||||
| 19 | M14. | 45 | 22 | 30 | 21.5 | 28 | 12.5 | 125 | 124.8 |
| M16. | |||||||||
Material:kohlenstoffarmen Stahl.
Alternative:Edelstahl 304 oder 316
Oberflächenschutz:Zinkplatte, witder / weiß-blau oder gelb passiviert.
Der Hersteller behält sich das Recht vor, die Kugelbuchse mit oder ohne Lauferoberfläche zu liefern.
Linker Handfaden im Gehäuse sind verfügbar.
Abmessungen sind in mm.
Sonderversionen auf Anfrage.
