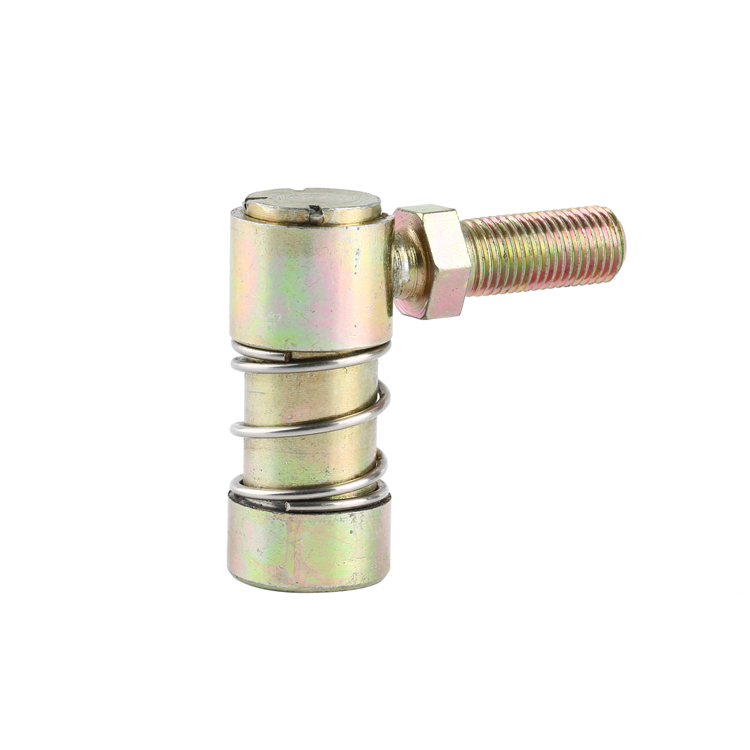

Schnelles Diconnect-Kugelgelenk-Qi

Teil-Nr.	Gehäusefaden	Bolzenfaden	A	F	G	J	L	M	N	P
Qi187.	10-32.	10-32.	0.125	0.438	0.438	0.312	0.438	1.094	0.906	0.438
Qi250.	1/4-28.	1/4-28.	0.125	0.469	0.562	0.375	0.562	1.250	0.969	0.531
Qi312.	5/16-24.	5/16-24.	0.156	0.531	0.687	0.437	0.625	1.453	1.125	0.594
Qi375.	3/8-24.	3/8-24.	0.187	0.687	0.875	0.500	0.750	1.750	1.375	0.812
Qi500.	1/2-20.	1/2-20.	0.250	0.875	1.125	0.625	1.000	2.530	2.030	1.000

Körper:Kohlenstoffarmen Stahl

Kugelbolzen:Niedriger Kohlenstoffstahl, wärmebehandelt, verzinkt,gelbes Dichromat behandelt

Ärmel:Niedriger Kohlenstoffstahl, verzinktes, gelbes Dichromat behandelt

Frühling:rostfreier Stahl

Alternative:rostfreier Stahl

Sofern nicht anders angegeben, sind alle Abmessungen in Zoll.

SONDERANFORDERUNGEN AUF ZEICHNUNG ODER MACHEN
