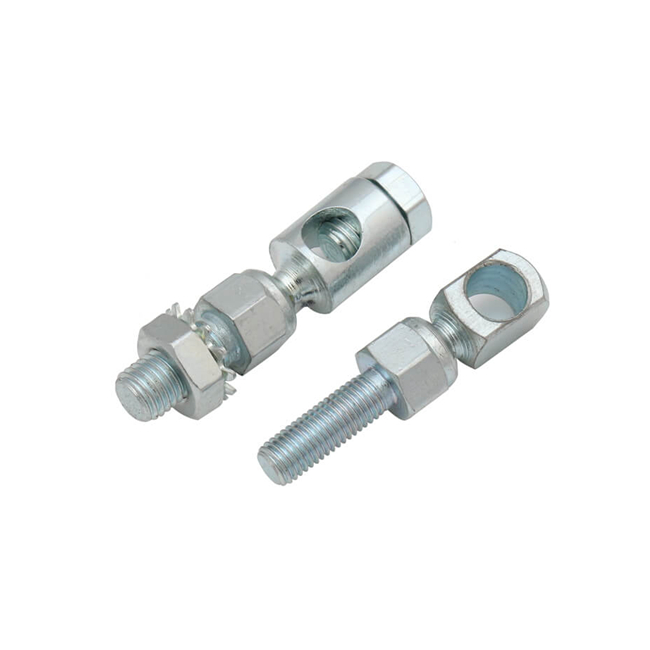

Dämpfersteuerung Schwenkkugelgelenk-DC & dh

Teil-Nr.	Faden	A	B	C
DC-3F-312-320	10-32.	0.250	0.312	0.32
DC-4F-437-320	1/4-28.	0.328	0.437	0.32
DC-4F-562-320	1/4-28.	0.500	0.562	0.32
DC-4C-437-320	1/4-20.	0.328	0.437	0.32
DC-4C-562-320	1/4-20.	0.453	0.562	0.32
DC-5F-625-320	5/16-24.	0.516	0.625	0.32
DC-5F-750-320	5/16-24.	0.641	0.750	0.32
DH-4C-437-257	1/4-20.	0.328	0.437	0.257
DH-4F-562-257	1/4-28.	0.500	0.562	0.257

Kugelgelenkkopf & Boden, niedriger Kohlenstoffstahl

Verzinkt, klares chromat behandelt

Buna N Gummistutzel (bietet vibrationsfreie Bedienung)

Selbstsicherung, niedriger Kohlenstoffstahl, wärmebehandelt

Verzinkt, klares chromat behandelt

Alternative: Edelstahl

Wenn nicht anders angegeben, sind alle Abmessungen in Zoll

SONDERANFORDERUNGEN AUF ZEICHNUNG ODER MACHEN
