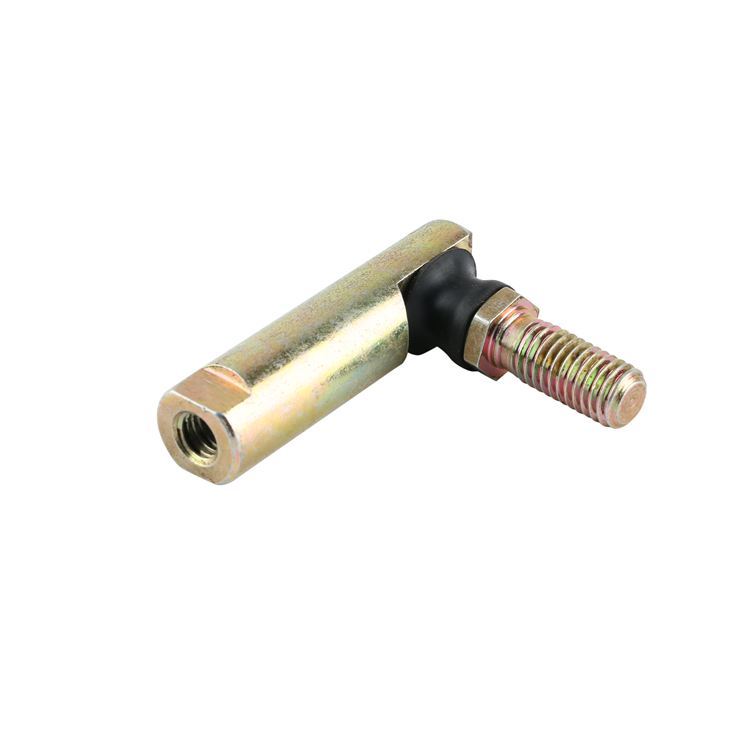

SAE Standard Kugelgelenke
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|
|

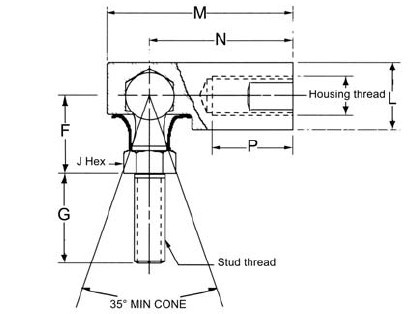

| Teil-Nr. | Gehäusefaden | Bolzenfaden | F | G | J | L | M | N | P |
| ES187. | 10-32. | 10-32. | 0.44 | 0.438 | 0.313 | 0.375 | 1.063 | 0.875 | 0.438 |
| ES250. | 1/4-28. | 1/4-28. | 0.47 | 0.563 | 0.375 | 0.438 | 1.219 | 0.969 | 0.500 |
| ES312. | 5/16-24. | 5/16-24. | 0.53 | 0.688 | 0.438 | 0.500 | 1.406 | 1.125 | 0.563 |
| ES375. | 3/8-24. | 3/8-24. | 0.69 | 0.875 | 0.500 | 0.625 | 1.688 | 1.375 | 0.750 |
| ES438. | 7/16-20. | 7/16-20. | 0.88 | 1.125 | 0.625 | 0.750 | 2.375 | 1.938 | 1.000 |
| ES500. | 1/2-20. | 1/2-20. | 0.88 | 1.125 | 0.625 | 0.750 | 2.375 | 1.938 | 1.000 |
| ES625. | 5/18-18. | 5/18-18. | 1.00 | 1.125 | 0.750 | 0.875 | 2.578 | 2.063 | 1.000 |
Kugelbolzen:Niedriger Kohlenstoffstahl, Gehäuse, der für das längere Tragleben gehärtet wurde
Körper:Kohlenstoffarmen Stahl
Verzinkt,gelbes Dichromat behandelt
Alternative:rostfreier Stahl
Wenn nicht anders angegeben, sind alle Abmessungen in Zoll
SONDERANFORDERUNGEN AUF ZEICHNUNG ODER MACHEN
|
|
| Teil-Nr. | Gehäusefaden | Bolzenfaden | F | G | J | L | M | N | P |
| ES187. | 10-32. | 10-32. | 0.44 | 0.438 | 0.313 | 0.375 | 1.063 | 0.875 | 0.438 |
| ES250. | 1/4-28. | 1/4-28. | 0.47 | 0.563 | 0.375 | 0.438 | 1.219 | 0.969 | 0.500 |
| ES312. | 5/16-24. | 5/16-24. | 0.53 | 0.688 | 0.438 | 0.500 | 1.406 | 1.125 | 0.563 |
| ES375. | 3/8-24. | 3/8-24. | 0.69 | 0.875 | 0.500 | 0.625 | 1.688 | 1.375 | 0.750 |
| ES438. | 7/16-20. | 7/16-20. | 0.88 | 1.125 | 0.625 | 0.750 | 2.375 | 1.938 | 1.000 |
| ES500. | 1/2-20. | 1/2-20. | 0.88 | 1.125 | 0.625 | 0.750 | 2.375 | 1.938 | 1.000 |
| ES625. | 5/18-18. | 5/18-18. | 1.00 | 1.125 | 0.750 | 0.875 | 2.578 | 2.063 | 1.000 |
Kugelbolzen:Niedriger Kohlenstoffstahl, Gehäuse, der für das längere Tragleben gehärtet wurde
Körper:Kohlenstoffarmen Stahl
Verzinkt,gelbes Dichromat behandelt
Alternative:rostfreier Stahl
Wenn nicht anders angegeben, sind alle Abmessungen in Zoll
SONDERANFORDERUNGEN AUF ZEICHNUNG ODER MACHEN
