Verfügbarkeitsstatus: | |
---|---|
Menge: | |

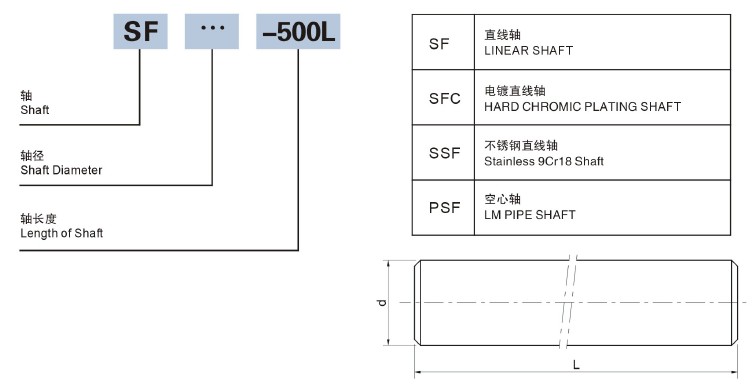

Teil-Nr. | Wellendurchmesser | Abmessungen (mm) | |||||||||||||
d (mm) | Toleranz (μm) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1300 | 1500 | 2000 | |
SF6. | Ф6. | -0.004 / -0.012. | ○ | ○ | ○ | ○ | ◎ | — | — | — | — | — | — | — | — |
Sf8. | Ф8. | -0.005. -0.014. | ○ | ○ | ○ | ○ | ◎ | — | — | — | — | — | — | — | — |
SF10. | Ф10. | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF12. | Ф12. | -0.006. -0.017. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — |
SF13. | Ф13. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF16. | Ф16. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF20. | Ф20. | -0.007. -0.020. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ |
SF25. | Ф25. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF30. | Ф30. | — | — | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF35. | Ф35. | -0.009. -0.025. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ |
SF40. | Ф40. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF50. | Ф50. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF60. | Ф60. | -0.010. -0.029. | — | — | — | — | — | — | — | — | ◎ | ◎ | ○ | ◎ | ◎ |
SF80. | Ф80. | — | — | — | — | — | — | — | — | ◎ | ◎ | ○ | ◎ | ◎ |
Material: Hoher Kohlenstoff-Chrom-Lager-Stahl
Härte: HRC58 ~ 64
Gehärtete Tiefe: 0,8 ~ 2,5 mm
Rauheit: RA0.8.
Geradheit: 0,05 mm / 300mm
Teil-Nr. | Wellendurchmesser | Abmessungen (mm) | |||||||||||||
d (mm) | Toleranz (μm) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1300 | 1500 | 2000 | |
SF6. | Ф6. | -0.004 / -0.012. | ○ | ○ | ○ | ○ | ◎ | — | — | — | — | — | — | — | — |
Sf8. | Ф8. | -0.005. -0.014. | ○ | ○ | ○ | ○ | ◎ | — | — | — | — | — | — | — | — |
SF10. | Ф10. | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF12. | Ф12. | -0.006. -0.017. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — |
SF13. | Ф13. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF16. | Ф16. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | — | |
SF20. | Ф20. | -0.007. -0.020. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ |
SF25. | Ф25. | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF30. | Ф30. | — | — | ○ | ○ | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF35. | Ф35. | -0.009. -0.025. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ |
SF40. | Ф40. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF50. | Ф50. | — | — | — | — | ○ | ○ | ○ | ○ | ◎ | ◎ | ○ | ◎ | ◎ | |
SF60. | Ф60. | -0.010. -0.029. | — | — | — | — | — | — | — | — | ◎ | ◎ | ○ | ◎ | ◎ |
SF80. | Ф80. | — | — | — | — | — | — | — | — | ◎ | ◎ | ○ | ◎ | ◎ |
Material: Hoher Kohlenstoff-Chrom-Lager-Stahl
Härte: HRC58 ~ 64
Gehärtete Tiefe: 0,8 ~ 2,5 mm
Rauheit: RA0.8.
Geradheit: 0,05 mm / 300mm
