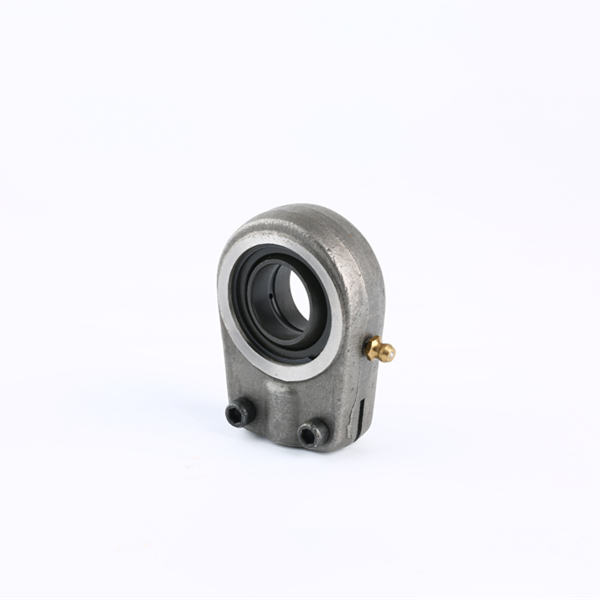

Hydraulikstangen enden
Baustoffgeschäfte, Fertigungsstätte, Maschinenreparaturwerkstätten, Food & Getränk Fabrik, Bauarbeiten, Energie- und Bergbau
Ningbo, China.
Ningbo LEHONB MACHINERY Co., Ltd
| Menge: | |
|---|---|
|
|
| Teil Nr | Abmessungen mm. | Lastfänger Kn. | Gewicht | ||||||||||||||
| kg | |||||||||||||||||
| d | d3. | d4. | L3. | B | C1. | d2. | L7. | H1. | L4. | d5. | d1. | Dk | a | dyna | stat. | ||
| 6h | Mindest | Mindest | ≈ | C | C0. | ||||||||||||
| Gihr-K20DO. | 20 | M16X1.5. | 25 | 17 | 16 | 19 | 56 | 25 | 50 | 80 | 46 | 24.2 | 29 | 9 | 30 | 72 | 0.43 |
| Gihr-K25DO. | 25 | M16X1.5. | 25 | 17 | 20 | 23 | 56 | 28 | 50 | 80 | 46 | 29.3 | 35.5 | 7 | 48 | 72 | 0.48 |
| Gihr-K30Do. | 30 | M22X1.5. | 32 | 23 | 22 | 28 | 64 | 30 | 60 | 94 | 50 | 34.2 | 40.7 | 6 | 62 | 106 | 0.74 |
| Gihr-K35DO. | 35 | M28x1.5. | 40 | 29 | 25 | 30 | 78 | 38 | 70 | 112 | 66 | 39.8 | 47 | 6 | 80 | 153 | 1.20 |
| Gihr-K40DO. | 40 | M35x1.5. | 49 | 36 | 28 | 35 | 94 | 45 | 85 | 135 | 76 | 45 | 53 | 7 | 100 | 250 | 2.00 |
| Gihr-k50do. | 50 | M45x1.5. | 61 | 46 | 35 | 40 | 116 | 55 | 105 | 168 | 90 | 55.9 | 66 | 6 | 156 | 365 | 3.80 |
| Gihr-K60DO. | 60 | M58x1.5. | 75 | 59 | 44 | 50 | 130 | 65 | 130 | 200 | 120 | 66.8 | 80 | 6 | 245 | 400 | 5.40 |
| Gihr-K70DO. | 70 | M65X1.5. | 86 | 66 | 49 | 55 | 154 | 75 | 150 | 237 | 130 | 77.9 | 92 | 6 | 315 | 540 | 8.50 |
| Gihr-K80DO. | 80 | M80X2.0. | 105 | 81 | 55 | 60 | 176 | 80 | 170 | 265 | 160 | 89.4 | 105 | 6 | 400 | 670 | 12.00 |
| Gihr-K90DO. | 90 | M100X2.0. | 124 | 101 | 60 | 65 | 206 | 90 | 210 | 323 | 180 | 98.1 | 115 | 5 | 490 | 980 | 21.50 |
| Gihr-K100DO. | 100 | M110X2.0. | 138 | 111 | 70 | 70 | 230 | 105 | 235 | 360 | 200 | 109.5 | 130 | 7 | 610 | 1120 | 27.50 |
| Gihr-K110DO. | 110 | M120X3.0. | 152 | 125 | 70 | 80 | 265 | 115 | 265 | 407.5 | 220 | 121.2 | 140 | 6 | 655 | 1700 | 40.50 |
| Gihr-K120DO. | 120 | M130X3.0. | 172 | 135 | 85 | 90 | 340 | 140 | 310 | 490 | 257 | 135.5 | 160 | 6 | 950 | 2900 | 76.00 |
|
|
| Teil Nr | Abmessungen mm. | Lastfänger Kn. | Gewicht | ||||||||||||||
| kg | |||||||||||||||||
| d | d3. | d4. | L3. | B | C1. | d2. | L7. | H1. | L4. | d5. | d1. | Dk | a | dyna | stat. | ||
| 6h | Mindest | Mindest | ≈ | C | C0. | ||||||||||||
| Gihr-K20DO. | 20 | M16X1.5. | 25 | 17 | 16 | 19 | 56 | 25 | 50 | 80 | 46 | 24.2 | 29 | 9 | 30 | 72 | 0.43 |
| Gihr-K25DO. | 25 | M16X1.5. | 25 | 17 | 20 | 23 | 56 | 28 | 50 | 80 | 46 | 29.3 | 35.5 | 7 | 48 | 72 | 0.48 |
| Gihr-K30Do. | 30 | M22X1.5. | 32 | 23 | 22 | 28 | 64 | 30 | 60 | 94 | 50 | 34.2 | 40.7 | 6 | 62 | 106 | 0.74 |
| Gihr-K35DO. | 35 | M28x1.5. | 40 | 29 | 25 | 30 | 78 | 38 | 70 | 112 | 66 | 39.8 | 47 | 6 | 80 | 153 | 1.20 |
| Gihr-K40DO. | 40 | M35x1.5. | 49 | 36 | 28 | 35 | 94 | 45 | 85 | 135 | 76 | 45 | 53 | 7 | 100 | 250 | 2.00 |
| Gihr-k50do. | 50 | M45x1.5. | 61 | 46 | 35 | 40 | 116 | 55 | 105 | 168 | 90 | 55.9 | 66 | 6 | 156 | 365 | 3.80 |
| Gihr-K60DO. | 60 | M58x1.5. | 75 | 59 | 44 | 50 | 130 | 65 | 130 | 200 | 120 | 66.8 | 80 | 6 | 245 | 400 | 5.40 |
| Gihr-K70DO. | 70 | M65X1.5. | 86 | 66 | 49 | 55 | 154 | 75 | 150 | 237 | 130 | 77.9 | 92 | 6 | 315 | 540 | 8.50 |
| Gihr-K80DO. | 80 | M80X2.0. | 105 | 81 | 55 | 60 | 176 | 80 | 170 | 265 | 160 | 89.4 | 105 | 6 | 400 | 670 | 12.00 |
| Gihr-K90DO. | 90 | M100X2.0. | 124 | 101 | 60 | 65 | 206 | 90 | 210 | 323 | 180 | 98.1 | 115 | 5 | 490 | 980 | 21.50 |
| Gihr-K100DO. | 100 | M110X2.0. | 138 | 111 | 70 | 70 | 230 | 105 | 235 | 360 | 200 | 109.5 | 130 | 7 | 610 | 1120 | 27.50 |
| Gihr-K110DO. | 110 | M120X3.0. | 152 | 125 | 70 | 80 | 265 | 115 | 265 | 407.5 | 220 | 121.2 | 140 | 6 | 655 | 1700 | 40.50 |
| Gihr-K120DO. | 120 | M130X3.0. | 172 | 135 | 85 | 90 | 340 | 140 | 310 | 490 | 257 | 135.5 | 160 | 6 | 950 | 2900 | 76.00 |
