Wann werden isolierte Lager verwendet?

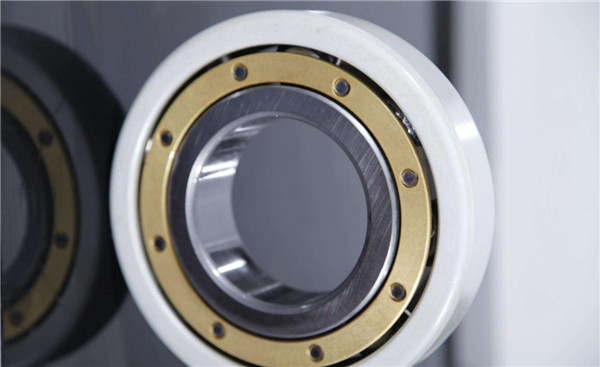

Isolierte Lager beziehen sich auf den allgemeinen Namen der Lager, die den Durchgang von elektrischem Strom blockieren können und isolierende Eigenschaften haben. Die Isolationsleistung wird normalerweise durch Beschichten des Außenrings oder des Innenrings des Lagers mit einer Schicht Isoliermaterial nach einem speziellen Verfahren sichergestellt, und die Wälzkörper bestehen aus Keramik.

Vorteile von isolierten Lagern

1.Beschichtung am Innen- oder Außenring

Spezielles Sprühverfahren wird für übernommenisoliertes Lager. Die Außenfläche des Lagers ist mit einer hochwertigen Folie beschichtet, die eine starke Bindungskraft mit dem Untergrund und eine gute Isolationsleistung aufweist. Es kann die durch den induzierten Strom verursachte elektrische Erosion des Lagers vermeiden, die durch den Strom verursachten Schäden an Fett, Rollkörper und Laufbahn verhindern und die Lebensdauer des Lagers verbessernLager. Dieser Prozess wird ständig verbessert. Bei isolierten Lagern befindet sich auf der Außen- oder Innenringoberfläche eine 100 μm dicke Beschichtung, die einer Spannung von bis zu 1000 V DC standhalten kann. Durch das spezielle Sprühverfahren kann eine Schicht mit gleichmäßiger Dicke und starker Haftung gebildet werden. Nach weiterer Behandlung kann es frei von Feuchtigkeits- und Feuchtigkeitseinflüssen sein.

2.Schaden vermeiden

Isolierte Lager können Schäden durch elektrische Korrosion vermeiden. Im Vergleich zugewöhnliche Lager Die Verwendung in Motoren kann einen zuverlässigeren Betrieb gewährleisten. Im Vergleich zu anderen Isolierungsmethoden wie der Wellen- oder Mantelisolierung ist es kostengünstiger und zuverlässiger. Die Abmessungen und grundlegenden technischen Eigenschaften von isolierten Lagern sind die gleichen wie beinicht isolierte Lager, so können sie zu 100% ausgetauscht werden. Es ist für Motoren und Generatoren geeignet, insbesondere für Frequenzumwandlungsmotoren.

3.Keramisches Rollelement

Bei isolierten Lagern werden keramische Wälzkörper aus Si3N4-Material verwendet. Es hat eine ausgezeichnete Isolationsleistung, seine Kapazität beträgt im Grunde 40pf und die Isolationsleistung ist besser alsbeschichtete Lager. Keramische Wälzkörper weisen eine hervorragende Verschleißfestigkeit und geringe Anforderungen an die Schmierung auf, insbesondere für den Betrieb mit hoher Geschwindigkeit, geringer Reibung und niedriger Temperatur. Für kleine GrößeWälzlagerDie Verwendung von keramischen Wälzlagern hat eine gute wirtschaftliche Leistung.

Klassifizierung von isolierten Lagern

Die Hauptkategorien von elektrischen Isolationslagern sind: elektrische IsolationRillenkugellagerelektrische IsolierungGelenklagerelektrische IsolierungZylinderrollenlager, isolierte Innen- oder Außenringlager mit Oxidbeschichtung, Hybridlager mit elektrisch isoliertem Keramikwalzelement.

Unter welchen Umständen werden elektrisch isolierte Lager verwendet?

Im Herstellungsprozess des Motors ist es schwierig, die magnetische Asymmetrie zwischen dem Anker und dem Rotor vollständig zu vermeiden, selbst wenn die Produktion streng kontrolliert wird. Für diese Art von Asymmetrie wird die Spannung zwischen dem Stator erzeugt, die den Strom erzeugt, der durch den Stator fließtLager. Der Strom erzeugt Gruben, Schmelzspuren, elektrische Erosionsfeilen, Verfärbungen, Verschleiß und andere Schäden an den Oberflächen der Lagerlaufbahnen und Wälzkörper. Um den durch dieLagerEs ist notwendig, den Stromkreis zu unterbrechen, damit das isolierte Lager und die isolierte Lagerkammer entstehen. Die isolierende Lagerkammer besteht aus Isoliermaterial mit einer bestimmten Härte an der Bohrung und der Endfläche der Lagerkammer.

Isolierende Lager eliminieren den Wellenstrom des Motors grundsätzlich, indem sie den Weg des Wellenstroms durch das Lager blockieren und Schäden amLager verursacht durch den Wellenstrom unter normalen Betriebsbedingungen und verursacht schwerwiegendere mechanische Fehler.
