So installieren Sie das Präzisionslager

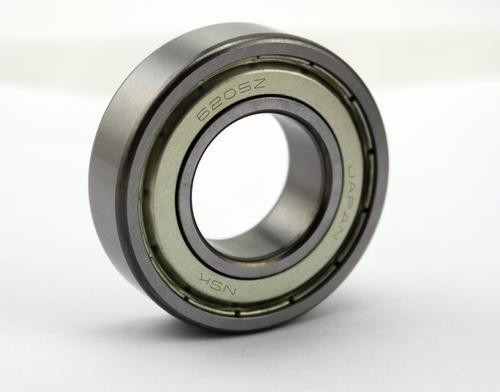

Im Vergleich zugewöhnliche LagerPräzisionslager haben eine höhere Genauigkeit. DasPräzisionslager hat eine höhere Rotationsgenauigkeit und einen kleineren Größenfehler als der übliche Lager. Gleichzeitig ist der axiale und radiale Rundlauf von Präzisionslagern kleiner als der von normalen Lagern.

Anforderungen vonPräzisionLager fürMatchingTeile

Wie die Präzision vonPräzisionslagerselbst innerhalb von 1 μm, ist es erforderlich, eine hohe Maßgenauigkeit und Formgenauigkeit mit seinen passenden Teilen zu haben, insbesondere sollte die Präzision der Passfläche auf dem gleichen Niveau wie die des Lagers gesteuert werden, was sehr wichtig ist, aber es ist auch einfach ignoriert werden.

Passform vonPräzisionLager

Um sicherzustellen, dass dieLager führt nach der Installation nicht zu übermäßiger Verformung, die folgenden Anforderungen müssen erfüllt sein.

1.Die Rundheit der Welle undLagersitzDas Loch sowie die Rechtwinkligkeit der Halteschulter müssen der entsprechenden Lagergenauigkeit entsprechen.

2.Es ist notwendig, sowohl die Interferenz der Drehringpassung als auch die passende Menge des festen Rings genau zu berechnen.

3.Wenn dieWellenlagerLäuft mit hoher Geschwindigkeit und die Arbeitstemperatur ist hoch. Besonderes Augenmerk sollte auf die Anpassung des Drehrings gelegt werden, um exzentrische Vibrationen zu vermeiden. Beachten Sie auch, dass der Sitz des Sicherungsrings kein Spiel haben darf, um eine Verformung und Vibration des Rings unter Last zu verhindern.

4.Die Bedingung für eine geringe Presspassung des Sicherungsrings ist, dass beide Seiten der passenden Oberfläche eine hohe Formgenauigkeit und eine geringe Rauheit aufweisen, da sonst die Installation und Demontage schwierig ist und der Einfluss der thermischen Dehnung der Spindel ebenfalls berücksichtigt werden sollte.

Methode vonVerbessernTatsächlichMatchingRichtigkeit

Um die tatsächliche zu verbessernÜbereinstimmungsgenauigkeit bei der Installation vonPräzisionslagerist es notwendig, die Passflächenabmessungen der Innenbohrung und des Außenkreises von zu messenLagergenau mittels Messmethoden und Messwerkzeugen, die sich nicht verformenWellenlager.Die Installationsabmessungen können durch Messen aller Elemente in Bezug auf Innen- und Außendurchmesser und umfassende Analyse der gemessenen Daten bestimmt werden.

Um eine höhere tatsächliche zu gewährleistenpassender Effekt, die Oberfläche der Welle und dieLagersitzBohrung passend zumLagersollte so wenig Rauheit wie möglich haben.

Während der obigen Messungen sind zwei Markierungssätze an den äußeren und inneren Bohrungen desLagerund auf den entsprechenden Flächen der Wellen undLagersitzLöcher zur Angabe der Richtung der maximalen Abweichung, so dass die maximale Abweichung der beiden übereinstimmenden Seiten während der tatsächlichen Montage in derselben Richtung ausgerichtet werden kann. Nach der Montage kann die Abweichung beider Seiten teilweise versetzt werden.

Der Zweck der Herstellung von zwei Sätzen von Orientierungsmarkierungen besteht darin, die Kompensation von Abweichungen umfassend zu berücksichtigen, um die Rotationsgenauigkeit jedes Trägers an beiden Enden zu verbessern und die Koaxialitätsfehler von Sitzlöchern und Zapfen an beiden Enden teilweise zu beseitigen. Oberflächenverstärkungsmaßnahmen wie Sandstrahlen können die Anpassungsgenauigkeit verbessern.
