Gelenklagertyp

Gelenklager mit Gelenkkopf sind Gelenklager mit Gelenkköpfen oder an Gelenkköpfen montiert.

Kurze Einführung der Gelenklager am Stangenende

Der Grundtyp besteht aus Innen- und Außenringen mit einer kugelförmigen Gleitkontaktfläche.Gelenklagerbestehen hauptsächlich aus einem Innenring mit einer äußeren Kugelfläche und einem Außenring mit einer inneren Kugelfläche, die großen Belastungen standhalten können. Entsprechend seinen verschiedenen Typen und Strukturen kann es radiale Last, axiale Last oder radiale und axiale kombinierte Last tragen. Aufgrund des auf der äußeren Kugelfläche des Innenrings eingelegten Verbundmaterials kann derLagerkann während des Betriebs Selbstschmierung erzeugen.

Es wird im Allgemeinen für langsame Schwingbewegungen verwendet und kann auch Kippbewegungen innerhalb eines bestimmten Winkelbereichs ausführen. Wenn die Stützwelle und das Wellengehäuseloch eine große Fehlausrichtung aufweisen, können sie immer noch normal arbeiten.Selbstschmierende Gelenkewerden in der Wasserschutz- und professionellen Maschinenindustrie eingesetzt. Wegen der großen kugelförmigen Gleitkontaktfläche des Gelenklagerund der große Neigungswinkel, zur gleichen Zeit, wenden die meisten sphärischen Gleitlager spezielle Verarbeitungsverfahren an, wie Oberflächenphosphatierung, Verzinkung, Verchromung oder äußere Gleitflächenauskleidung, Einlegen, Sprühen usw. Daher hat es eine große Tragfähigkeit und Schlagfestigkeit und weist die Eigenschaften Korrosionsbeständigkeit, Verschleißfestigkeit, Selbstausrichtung, gute Schmierung oder Selbstschmierung ohne Schmierverschmutzung auf und kann normal funktionieren, selbst wenn die Installation verlegt ist. Deshalb,spherischpgelegenbOhrwerden häufig für langsame Oszillationsbewegungen, Kippbewegungen und Drehbewegungen verwendet.

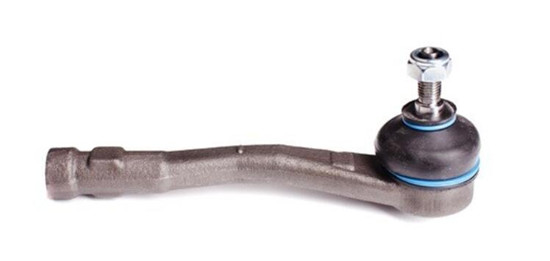

GelenklagerundStangenendenhaben mehrere Designs und verschiedene Kombinationen von Gleitkontaktflächen. Jedes Design und jede Kombination hat einzigartige Eigenschaften, die es für bestimmte Anwendungen besonders geeignet machen.

Art des Gelenklagers

Es gibt fünf Haupttypen von Gelenklager am Stangenende, einschließlich radialGelenklagerdie Wartung erfordern, wartungsfreie Gelenklager, Schrägkugellager, Schrägkugellager und Gleitlager.

Bei der Auswahl eines bestimmten Lagertyps und der Bestimmung der erforderlichen Lagergröße müssen vor allem die Last, die Tragfähigkeit und die erwartete Lebensdauer berücksichtigt werden. Gleiches gilt für die Auswahl der Stangenenden.

Gemäß GB / T9161 Standard und Typcode,Gelenklagersind: SQ, SQZ, SQD, SLLB, SALB, SQLD, SK, SF und SLR.

Die Stangenenden sind in Größenreihen unterteilt:

Stangenendlager EH-Serie (verstärkt); Stangenendgelenklager EG-Serie (verstärkt);Gleitlager mit Stangenende in Zollgrößenormale Serie (Größenseriencode Z); Gelenklager der Stangenendlager JK-Serie (Größenreihencode JK). Der Strukturmaterialcode und der Freigabegruppencode sind wie Gelenklager.

Gelenklager am Stangenende werden hauptsächlich für Stützteile mit geringen Konzentrizitätsanforderungen, großem Arbeitsflächendruck und langsamer Schwenk- und Schwenkbewegung verwendet.

Detaillierte Informationen zu Gelenklagern finden Sie in GB / T304,1-2002, GB / T304,2-2002, GB / T304,3-21102, GB / 12765-1991.

StangenendespherischpgelegenbOhr,Bei den Gleitlagern handelt es sich um verschleißfeste nichtmetallische Schmiertypen und Ölkanal-Ölschmiertypen.

Ähnlich wie bei GE20-ET, GE15-ET usw. sind Gelenklager, das Suffix ist ein bestimmter Typ.

SpherischpgelegenLager sind unterteilt in GE, GEC, GEG, GEEW, GEK, GEH und andere Typen, Größen und Schmiermethoden sind unterschiedlich, finden Sie in derGleitlagerKlassifizierung des mechanischen Konstruktionshandbuchs.

Das Gelenklager mit schmalem Ende sollte sich auf das sogenannte Fischaugengelenk beziehen.

Der Unterschied zwischen den Innen- und Außendrähten der Fischaugenverbindung gemäß der Verbindungsmethode ist: Innengewindeserie SIG, Außengewindeserie SAG.

Die Größe der inneren und äußeren Drähte entspricht dem Innendurchmesser des Fischaugen. Beispielsweise ist das Gelenk M12 und der Innendurchmesser des Lagers ist D12.

SpherischpgelegenbOhrsind weit verbreitet in der Konstruktion von Hydraulikölzylindern, Schmiedewerkzeugmaschinen, Maschinenbau, Automatisierungsgeräten, Stoßdämpfern für Kraftfahrzeuge, Hydraulikmaschinen und anderen Industrien.
