Der Strukturtyp des Gelenklagers

Das Gelenklager ist aGelenklagerderen gleitende Kontaktfläche istzusammengesetzt ausinnereRingund äußereRingdie beim Bewegen in jedem Winkel gedreht und geschwenkt werden kann.Es besteht aus Oberflächenphosphatierung, Sprühen und anderen speziellen Prozessbehandlungen. Das Gelenklager weist die Eigenschaften einer großen Tragfähigkeit, einer starken Schlagfestigkeit, einer starken Korrosionsbeständigkeit, einer starken Verschleißfestigkeit und einer guten Schmierleistung auf.

Der Aufbau des Gelenklagers ist einfacher alsWälzlager.Die Gelenklager werden im Allgemeinen für Schwenkbewegungen mit niedriger Geschwindigkeit (Winkelbewegung) verwendet. Da die Gleitfläche kugelförmig ist, kann sie auch für eine geneigte Bewegung (Zentrierbewegung) in einem bestimmten Winkelbereich verwendet werden und funktioniert immer noch normal, wenn die Exzentrizität der Lagerwelle und des Wellenmantellochs groß ist.

ArtsvonRodEndJSalbeBOhr

1.Gelenklager vom Typ SI… E werden von GE…Gelenklager vom Typ E.undStangenenden. DasStangenendedes Lagers hat ein Innengewinde, das Lager besteht aus Kohlenstoffstahl und es hat keine Schmierölnut. Diese Art von Gelenklager kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

2.SA… E.Gelenklager werden aus Gelenklagern vom Typ GE… E und zusammengebautStangenenden.DasStangenenden mit Außengewindebesteht aus Kohlenstoffstahl und hat keine Schmierölnut. Diese Art von Gelenklager kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

3.SI… ESGelenklager werden aus montiertGE…ESGelenklagerundStangenenden.Es istweibliche StangenendenDas Lager besteht aus Kohlenstoffstahl und hat eine Schmierölnut. Diese Art von Gelenklager kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

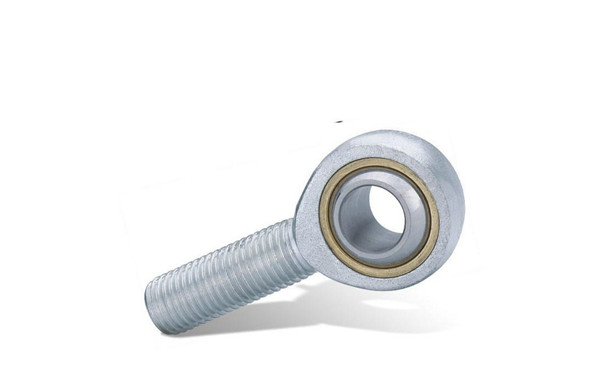

4.SA… ESGelenklager werden aus montiertGE… ESTyp Gelenklager und Stangenenden.Das Stange mit GewindeendenDas Lager besteht aus Kohlenstoffstahl und hat eine Schmierölnut. Diese Art von Gelenklager kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

5.SIB… S-Typweibliche Stangenenden.Das Lager besteht aus Kohlenstoffbaustahl, der Innenring aus gehärtetem Lagerstahl und hat eine Schmierölnut. Es kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

6.SAB… S-TypGabelkopfstangen mit Außengewinde. Das Lager besteht aus Kohlenstoffbaustahl, der Innenring aus gehärtetem Lagerstahl und hat eine Schmierölnut. Es kann radialen Belastungen und axialen Belastungen standhalten, die in jeder Richtung kleiner oder gleich dem 0,2-fachen der radialen Belastungen sind.

7.Gelenklager vom Typ SQ… sind eine ArtKugelgelenksendlager, dasStangenendebesteht aus Kohlenstoffstahl und das Kugelende aus aufgekohltem Stahl. Es kann radialen Belastungen und kleinen axialen Belastungen in jede Richtung standhalten.
