Art und Anwendung des Gelenklagers (1)

Anzahl Durchsuchen:1     Autor:Site Editor     veröffentlichen Zeit: 2020-06-01      Herkunft:Powered

Das Gelenklager ist ein sphärisches Gleitlager, dessen Gleitkontaktfläche istzusammengesetzt auseine innere Kugel und eine äußere kugelförmige Oberfläche, die beim Bewegen in jedem Winkel gedreht und geschwenkt werden können.Im Folgenden werden Art und Klassifizierung von Gelenklagern beschrieben.

Radiales Gelenklager

1.Das Gelenklager vom Typ GE… E hat keine Schmierölnut und kann radialer Belastung und kleiner axialer Belastung in jede Richtung standhalten.

2.Das Gelenklager vom Typ GE… ES verfügt über eine Schmierölnut, die radialer Belastung und geringer axialer Belastung in jede Richtung standhält.

3.GE… ES-2RS-TypGelenklagerhat Schmierölnut, auf beiden Seiten befindet sich ein Dichtring. Es kann radialer Belastung und kleiner axialer Belastung in jede Richtung standhalten.

4.GE… ES-2RS-Typ Gelenklagerhat Schmierölnut, es hat beidseitig einen Dichtring, der radiale Belastung und kleine axiale Belastung in jede Richtung tragen kann.

Gelenklager


5.GE…ESN-Typ Gelenklagerhat Schmierölnut, sein Außenring ist mit Stoppnut ausgestattet. Es kann radialer Belastung und kleiner axialer Belastung in beide Richtungen standhalten, aber seine Fähigkeit, axialer Belastung standzuhalten, nimmt ab, wenn die axiale Belastung vom Sprengring getragen wird.

6.GE… XSN-TypGelenklagerhat eine Schmierölnut und die Anschlagnut befindet sich an ihrem Außenring. Es kann radialer Belastung und kleiner axialer Belastung in beide Richtungen standhalten, aber seine Fähigkeit, axialer Belastung standzuhalten, nimmt ab, wenn die axiale Belastung vom Sprengring getragen wird.

7.GE…HS-Typ Gelenklagerhat Schmierölnut, sein Spiel kann nach dem Verschleiß eingestellt werden. Es kann radialer Belastung und kleiner axialer Belastung in beide Richtungen standhalten.

8.DasInnenring des GE…DE1 Gelenklagerbesteht aus gehärtetem Lagerstahl und der Außenring aus Lagerstahl.Die Lager mit einem Innendurchmesser von weniger als 15 mm haben keine Schmierölnuten und Ölbohrungen und können radialen Belastungen und kleinen axialen Belastungen in jede Richtung standhalten.

9.DasAußenring vondasGE…DS Gelenklagerhat Montage Nut undSchmierölRille.Es kann radialen Belastungen und kleinen axialen Belastungen in jede Richtung standhalten.

Schrägkugellager

Die Innen- und Außenringe des GAC… S-Gelenklagers bestehen alle aus gehärtetem Lagerstahl mit Ölnuten und Ölbohrungen am Außenring. Es kann radialen Belastungen und kleinen axialen Belastungen in beide Richtungen standhalten.

ThrustJSalbeBOhr

DasWelleUnterlegscheibeundGehäuse Waschmaschine vonGelenklager vom Typ GX… S. bestehen aus gehärtetem Lagerstahl,und da sindÖlnut und Ölbohrungauf der Unterlegscheibe.Es kann der axialen Belastung in einer Richtung standhalten.

Gelenklager

1.Es gibt einen internen Thread auf derStangenendeDas Material des Lagers besteht aus Kohlenstoffbaustahl und das Lager hat keine Schmierölnut. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

2.Es gibtexternFaden auf demStangenendeGelenklager vom Typ SA… E, und das Material des Lagers ist Kohlenstoffstahl und das Lager hat keine Schmierölnut. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

3.Es gibt einen internen Thread auf derStangenendevonSI… ESGelenklager, und das Material des Lagers ist Kohlenstoffstahl und das Lager hat eine Schmierölnut. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

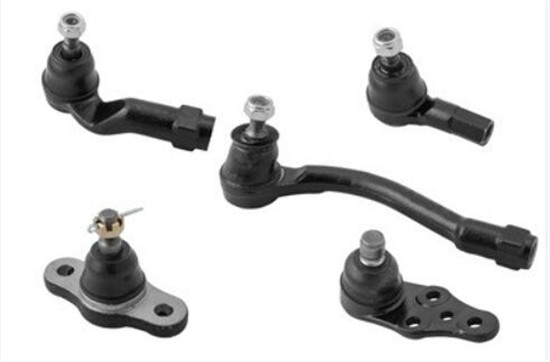

Stangenende

4.Es gibtexternFaden auf demStangenendevonSA… ESGelenklager, und das Material des Lagers ist Kohlenstoffstahl und das Lager hat eine Schmierölnut. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

5.Das Gelenklager vom Typ SIB… S hat ein Innengewinde amStangenendeDas Lager besteht aus Kohlenstoffbaustahl und sein Innenring aus gehärtetem Lagerstahl. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

6.SAB… S Gelenklager hatexternFaden auf demStangenendeDas Lager besteht aus Kohlenstoffbaustahl und sein Innenring aus gehärtetem Lagerstahl. Es kann einer radialen Belastung und einer axialen Belastung von mindestens dem 0,2-fachen der radialen Belastung in jede Richtung standhalten.

7.Das Gelenklager vom Typ SQ… ist eine Art Kugelgelenklager, dasStangenende besteht aus Kohlenstoffstahl und das Kugelende aus aufgekohltem Stahl. Es kann radialen Belastungen und kleinen axialen Belastungen in jede Richtung standhalten.
